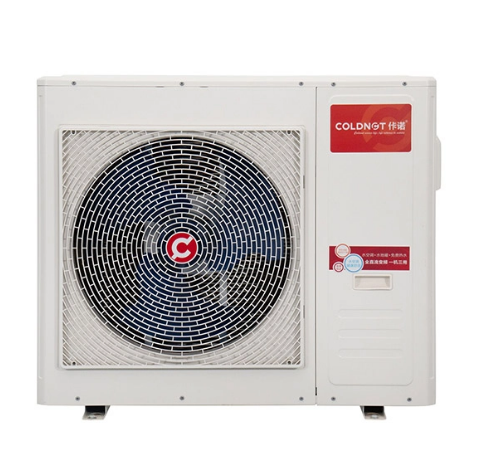

Zarządzający obiektami komercyjnymi stoją dziś przed trudnym dylematem. Znajdujesz się pod ogromną presją, aby dekarbonizować systemy grzewcze, aby spełnić rygorystyczne wymogi środowiskowe, a mimo to standardowe pompy ciepła często mają trudności z osiągnięciem wysokich temperatur wymaganych przez istniejącą infrastrukturę. Większość opcji elektrycznych traci znaczną wydajność po przekroczeniu 60°C, co często zmusza obiekty do przechodzenia na kotły na paliwa kopalne. To jest „paradoks dekarbonizacji”.
Wpisz R744, powszechnie znany jako CO2. To nie jest technologia eksperymentalna; jest to dojrzałe rozwiązanie klasy przemysłowej, zdolne do wydajnego dostarczania temperatur do 90°C. W przeciwieństwie do syntetycznych czynników chłodniczych objętych zakazami regulacyjnymi, CO2 wykorzystuje unikalne właściwości termodynamiczne, aby wypełnić lukę pomiędzy zrównoważonym rozwojem a wydajnym ogrzewaniem. Oferuje realną możliwość odejścia od gazu ziemnego bez konieczności całkowitego remontu terminali w budynku.
Ten przewodnik wykracza poza podstawowe definicje. Ocenimy realia operacyjne, czynniki wpływające na zwrot z inwestycji i specyficzne warunki inżynieryjne – takie jak „Glide Matching” – wymagane do Pompy ciepła CO2 to opłacalna inwestycja dla Twojego obiektu. Dowiesz się, w czym ta technologia przoduje, jak obliczyć jej prawdziwą wartość i kiedy dokładnie należy jej unikać.
Możliwości temperaturowe: Pompy ciepła CO2 mogą niezawodnie dostarczać wodę o temperaturze do 90°C (194°F) i powietrze o temperaturze do 120°C, co czyni je modernizacją 1:1 dla kotłów gazowych w określonych zastosowaniach.
Wymóg „Delta-T”: W przeciwieństwie do standardowych czynników chłodniczych, CO2 opiera się na dużej różnicy temperatur. Najlepiej sprawdza się w przypadku zimnej wody na wlocie (<30°C/86°F), dzięki czemu idealnie nadaje się do podgrzewania wody w trybie „jednoprzebiegowym”, a nie do ogrzewania pomieszczeń w obiegu zamkniętym.
Odporność regulacyjna: Przy potencjale globalnego ocieplenia (GWP) wynoszącym 1, CO2 jest odporny na obecne zakazy dotyczące F-gazów i zbliżające się regulacje dotyczące PFAS wpływające na mieszanki HFO.
Łączna wydajność: Zwrot z inwestycji jest maksymalny w obiektach, które mogą wykorzystywać chłodzenie produktów ubocznych, potencjalnie osiągając łączny współczynnik COP > 5,0.
Aby zrozumieć, dlaczego R744 sprawdza się tam, gdzie zawodzą inne czynniki chłodnicze, musimy przyjrzeć się fizyce cyklu transkrytycznego. Standardowe systemy HFC działają w cyklu podkrytycznym, skraplając czynnik chłodniczy z powrotem do postaci cieczy o stałej temperaturze. Gdy systemy te próbują osiągnąć wysokie temperatury skraplania (powyżej 60°C), ciśnienie nadmiernie wzrasta, a wydajność gwałtownie spada.
CO2 działa inaczej. Ma niski punkt krytyczny wynoszący 31°C. W komercyjnych zastosowaniach grzewczych system działa wydajnie powyżej tego punktu krytycznego, w tak zwanym obszarze transkrytycznym. W tym przypadku CO2 jest płynem nadkrytycznym – ani w pełni gazowym, ani w pełni ciekłym.
Stan ten pozwala na unoszenie w wysokiej temperaturze bez rozkładu chemicznego obserwowanego w tworzywach sztucznych. Tradycyjne czynniki chłodnicze i ich oleje smarowe często zaczynają rozkładać się termicznie w temperaturach przekraczających 120°C. Degradacja ta prowadzi do awarii systemu i kosztownej konserwacji. Natomiast CO2 pozostaje stabilny chemicznie w tak wysokich temperaturach. Ta stabilność umożliwia ogrzewanie procesów przemysłowych i wytwarzanie pary, dzięki czemu obiekty mogą polegać na: Wysokowydajna pompa ciepła CO₂ do zadań dotychczas zarezerwowanych dla kotłów spalinowych.
Najbardziej charakterystyczną cechą cyklu CO2 jest „poślizg temperatury”. W przeciwieństwie do standardowego czynnika chłodniczego, który skrapla się w stałej temperaturze (oddając ciepło podczas utrzymywania, powiedzmy, 50°C), nadkrytyczny CO2 ochładza się w szerokim zakresie temperatur, odrzucając ciepło. To się ślizga.
Ten ślizg tworzy idealne termodynamiczne dopasowanie do podgrzewania wody. Wyobraź sobie, że musisz podgrzać wodę z sieci miejskiej od 10°C do 80°C w celu sterylizacji. Woda nagrzewa się stopniowo. CO2 stopniowo się ochładza. Ponieważ te dwie krzywe temperatury przebiegają równolegle do siebie, „zniszczenie egzergii” (straty energii) jest zminimalizowane. To sprawia, że CO2 wyjątkowo nadaje się do „jednoprzebiegowych” zastosowań grzewczych, w których woda wchodzi zimna, a wychodzi gorąca, zamiast obiegów recyrkulacyjnych, w których woda wchodzi ciepła.
Zarządzający obiektami w klimacie północnym często martwią się wydajnością pomp ciepła w zimie. Podczas gdy standardowe agregaty chłodnicze typu scroll często wymagają wspomagania elektrycznego w przypadku spadku temperatury, systemy CO2 charakteryzują się niezwykłą odpornością. Dane z wdrożeń w terenie pokazują, że systemy te mogą utrzymać wysoką temperaturę wyjściową wynoszącą ponad 76°C (170°F+) nawet wtedy, gdy powietrze otoczenia spadnie do -4°F (-20°C). Wysoka gęstość gazu CO2 umożliwia sprężarce przemieszczanie znacznego przepływu masowego nawet w warunkach mrozu, zapewniając niezawodność wtedy, gdy jest ona najbardziej potrzebna.
R744 nie jest magicznym środkiem na każdy budynek. Jego wydajność w dużym stopniu zależy od hydrauliki systemu. Identyfikacja zastosowań „zielonej strefy” zapewni wysoki zwrot z inwestycji, a ignorowanie ograniczeń hydraulicznych spowoduje, że znajdziesz się w „czerwonej strefie” o słabej wydajności.
Najlepsze zastosowania wykorzystują szeroką różnicę temperatur (Delta-T) właściwą cyklowi CO2. Jeśli możesz zasilać pompę ciepła zimną wodą, wydajność gwałtownie rośnie.
Komercyjna ciepła woda sanitarna (CWU): Jest to najważniejszy przypadek użycia. Hotele, szpitale i duże kompleksy wielorodzinne zużywają ogromne ilości wody pitnej. Woda ta wpływa do budynku z sieci wodociągowej w niskich temperaturach (zazwyczaj 10°C–15°C). Pompa ciepła podnosi ją do 60°C–90°C w jednym cyklu. Wlot zimnego powietrza zapewnia niezbędne dochłodzenie CO2, maksymalizując współczynnik wydajności (COP).
Przetwórstwo żywności i napojów: Kuchnie przemysłowe i zakłady przetwórcze często wymagają wody do mycia o temperaturze przekraczającej 80°C w celu stopienia tłuszczów i odkażenia sprzętu. Jednocześnie obiekty te wymagają znacznej wydajności chłodniczej do przechowywania żywności. System CO2 może zapewnić to wysokiej jakości ciepło, jednocześnie zapewniając chłodzenie jako produkt uboczny.
Centralna klimatyzacja w centrum handlowym (jednoczesne obciążenie): Duże środowiska handlowe narażone są na złożone obciążenia termiczne. Strefy gastronomiczne wymagają ciepłej wody, natomiast powierzchnie handlowe wymagają chłodzenia. Wykorzystując scentralizowane systemy klimatyzacji w centrach handlowych oparte na technologii CO2, menedżerowie mogą wykorzystać „efekt uboczny” produkcji wody lodowej, generując jednocześnie ogrzewanie wymagane w jadalniach lub toaletach, zamieniając ciepło odpadowe w cenny zasób.
Równie ważne jest, aby wiedzieć, kiedy CO2 jest złym wyborem. Niewłaściwe zastosowanie prowadzi do wysokich rachunków za prąd i zużycia sprzętu.
Recyrkulacja w pętli wysokotemperaturowej: Jeśli Twój budynek opiera się na pętli grzewczej, która zwraca wodę o wysokich temperaturach (np. > 40°C lub 104°F), wydajność będzie obniżona. Aby utrzymać wydajność, gaz CO2 opuszczający chłodnicę gazu należy schłodzić do temperatury poniżej 30°C. Jeśli woda powrotna jest gorąca, CO2 nie może się ochłodzić, a współczynnik COP może znacznie się obniżyć, zbliżając się do 1,0.
Ogrzewanie pomieszczeń o niskim współczynniku Delta-T: Tradycyjne grzejniki wodne są często projektowane dla reżimów takich jak temperatura zasilania 80°C i temperatura powrotu 60°C. Ta mała 20-stopniowa różnica słabo pasuje do CO2. O ile nie zaprojektujesz chłodnic dochładzających lub separatorów hydraulicznych w sposób sztuczny obniżający temperaturę powrotu, bardziej odpowiedni może być inny czynnik chłodniczy lub technologia.
| Parametr | Scenariusz idealny (strefa zielona) | Scenariusz problematyczny (strefa czerwona) |
|---|---|---|
| Temperatura wody na wlocie | Zimno (poniżej 30°C / 86°F) | Ciepły/gorący (powyżej 40°C / 104°F) |
| Podwyżka temperatury | Wysoka (np. 10°C do 80°C) | Niska (np. 60°C do 80°C) |
| Projekt hydrauliczny | Przechowywanie jednoprzebiegowe / warstwowe | Pętla recyrkulacyjna o wysokim przepływie |
| Aplikacja podstawowa | CWU, zmywanie przemysłowe | Komfortowe ogrzewanie za pomocą starych grzejników |
Przejście na A Komercyjne pompy ciepła CO₂ wiążą się z wyraźnymi kompromisami finansowymi w porównaniu z kotłami na paliwa kopalne lub standardowymi agregatami chłodniczymi HFC. Zrozumienie tych czynników jest niezbędne do dokładnego budżetowania.
Inwestorzy powinni spodziewać się premii za sprzęt. Instalacje CO2 działają pod ciśnieniem do 130 barów. Wymaga to komponentów klasy przemysłowej, w tym rur ze stali nierdzewnej, specjalistycznych eżektorów i wymienników ciepła o podwójnych ściankach, aby zapobiec zanieczyszczeniu krzyżowemu. Te wytrzymałe materiały kosztują więcej niż miedź i mosiądz stosowane w standardowych urządzeniach.
Istnieją jednak znaczne przesunięcia instalacyjne. Można wyeliminować infrastrukturę rurociągów gazowych, przewody kominowe, kominy i wymagania przeciwwybuchowe, które są obowiązkowe w przypadku systemów na paliwa kopalne lub amoniak. W nowym budownictwie całkowite uniknięcie podłączenia gazu może zaoszczędzić znaczną kwotę kapitału początkowego.
Najsilniejszym ekonomicznym argumentem za CO2 jest „Premia za darmowe chłodzenie”. W wielu zastosowaniach komercyjnych pompa ciepła jest postrzegana wyłącznie jako urządzenie grzewcze. Ale termodynamicznie przenosi ciepło z jednej strony na drugą. Jeśli Twój obiekt — taki jak centrum danych, lakiernia lub duży hotel — może wykorzystywać stronę parownika do chłodzenia (produkując wodę lodową o temperaturze 7°C) i jednocześnie wytwarzać ciepłą wodę o temperaturze 90°C, zwrot z inwestycji zmienia się radykalnie.
W tym „trybie łączonym” efektywność efektywna (COP łączony) może przekroczyć 5,0. Zasadniczo otrzymujesz chłodzenie za darmo, płacąc za ogrzewanie i odwrotnie. Ta funkcja skraca okres zwrotu nakładów inwestycyjnych nawet o 50% w porównaniu z pracą oddzielnych kotłów i agregatów chłodniczych.
Koszty utrzymania też się różnią. Ze strony „Pro” R744 jest tani, nieopatentowany i powszechnie dostępny. Nigdy nie spotkasz się ze skokami cen związanymi z opatentowanymi mieszankami HFO, takimi jak R1234ze. Z drugiej strony, wysokie ciśnienia robocze wymagają wyspecjalizowanych techników. Do napraw nie można korzystać z pomocy zwykłego majsterkowicza. Integralność systemu jest najważniejsza, ponieważ przy takich obciążeniach strategia „wycieku i ponownego napełnienia” nie jest zrównoważoną strategią.
Na koniec należy wziąć pod uwagę koszt ryzyka regulacyjnego. HFC są wycofywane. HFO (obecne alternatywy o niskim GWP) są przedmiotem coraz większej analizy ze względu na ich podział na PFAS („wieczne chemikalia”). Wybierając CO2 już dziś, unikasz przyszłych nakładów inwestycyjnych związanych z obowiązkowymi modernizacjami, ubezpieczając swój majątek przed zmianami w polityce ochrony środowiska przez następne 20 lat.
Pomyślne wdrożenie wysokotemperaturowych systemów CO2 w mniejszym stopniu zależy od samej pompy ciepła, a w większym od projektu otaczającego systemu.
Logika „jednego przejścia” to złota zasada projektowania układu hydraulicznego CO2. Systemy muszą być zaprojektowane tak, aby umożliwiały ładowanie zbiorników magazynowych w jednym przebiegu. Woda wpływa do pompy ciepła, osiąga temperaturę docelową (np. 80°C) i osadza się na górze zbiornika.
Aby to wspierać, obiekty wymagają wysokich, specjalistycznych zbiorników magazynowych zaprojektowanych z myślą o stratyfikacji. Zbiorniki te, często wykonane ze stali nierdzewnej typu duplex, utrzymują wyraźną termoklinę – wyraźną granicę pomiędzy gorącą wodą na górze i zimną wodą na dole. Zapobiega to mieszaniu, zapewniając, że woda wysyłana z powrotem do pompy ciepła pozostaje wystarczająco zimna, aby utrzymać wydajność systemu.
Nowoczesne systemy zarządzania budynkiem (BMS) muszą być zaprogramowane tak, aby obsługiwały podwójną naturę cykli CO2. Inteligentne sterowanie powinno priorytetowo traktować pracę „transkrytyczną” podczas szczytów zapotrzebowania, aby zmaksymalizować moc cieplną. I odwrotnie, podczas częściowego obciążenia system powinien się przestawić, aby zoptymalizować zużycie energii elektrycznej. To dynamiczne przełączanie wymaga strategii integracji BMS, która rozumie więcej niż tylko proste polecenia włączania/wyłączania.
Chociaż CO2 jest nietoksyczny i niepalny (klasa bezpieczeństwa A1), jest cięższy od powietrza i działa pod wysokim ciśnieniem. Projekty bezpieczeństwa muszą przewidywać wysokociśnieniowe zawory nadmiarowe ze strefami wylotowymi, które będą bezpiecznie odprowadzane na zewnątrz. Ponieważ CO2 wypiera tlen, czujniki do wykrywania nieszczelności są obowiązkowe w pomieszczeniach mechanicznych, zwłaszcza w piwnicach. Dodatkowo sprężarki CO2 mogą pracować z wyższymi częstotliwościami niż jednostki standardowe. W gęsto zaludnionych miejskich obiektach komercyjnych tłumienie dźwięku i izolacja wibracji powinny stanowić część początkowej fazy projektowania.
Rynek technologii R744 rośnie, jednak nie wszyscy producenci oferują ten sam poziom dojrzałości. Wystawiając zapytanie ofertowe, poszukaj konkretnych wskaźników technicznych.
Priorytetowo traktuj dostawców korzystających z technologii wyrzutników. Eżektor odzyskuje pracę z procesu rozprężania, lekko sprężając gaz przed wejściem do sprężarki. Zwiększa to znacznie wydajność w warunkach wysokiej temperatury otoczenia. Systemy bez eżektorów lub chłodzenia międzystopniowego to często starsze konstrukcje, których eksploatacja będzie droższa w dłuższej perspektywie.
Sprzęt jest tak dobry, jak wsparcie, które za nim stoi. Czy producent posiada lokalną sieć certyfikowanych techników zajmujących się wysokociśnieniowymi instalacjami CO2? W przypadku awarii sprężarki nie można czekać tygodniami na przylot specjalisty. Dostępność lokalnych partnerów serwisowych ma kluczowe znaczenie, aby uniknąć kosztownych przestojów.
Upewnij się, że sprzedawca pasuje do Twojej skali. W przypadku restauracji lub hoteli butikowych możesz potrzebować regałów modułowych w zakresie 40 kW–150 kW. Do ciepłownictwa lub procesów przemysłowych potrzebne są płozy o mocy 1 MW–2,2 MW. Błędne dobranie układu CO2 (przewymiarowanie) prowadzi do krótkich cykli, co niszczy krytyczną stratyfikację temperatury w zbiornikach.
Sprawdź, czy urządzenie może jawnie sterować różnymi źródłami. Zaawansowane jednostki, takie jak Aegis W lub podobne konfiguracje źródła wody, umożliwiają przełączanie między trybami źródła powietrza i źródła wody w zależności od sezonowych potrzeb w zakresie efektywności. Ta elastyczność jest niezbędna do maksymalizacji omawianej wcześniej premii „Free Cooling”.
Wysokotemperaturowe pompy ciepła CO2 nie są uniwersalnym zamiennikiem każdego istniejącego kotła, ale obecnie stanowią jedyną realną drogę elektryfikacji dla obiektów wymagających wysokiej jakości ciepła (powyżej 70°C) i znacznych ilości ciepłej wody sanitarnej. Wypełniają lukę między wymogami ekologicznymi a fizyczną rzeczywistością istniejącej infrastruktury budowlanej.
Decyzja ostatecznie zależy od temperatur pętli wodnej. Jeśli Twój zakład może zagwarantować zimną wodę powrotną – zazwyczaj poprzez duże zużycie ciepłej wody użytkowej lub specyficzne potrzeby procesowe – R744 oferuje przyszłościową klasę aktywów charakteryzującą się wysokim zwrotem z inwestycji. Dostosowuje Twoją działalność do rygorystycznych wymogów dotyczących dekarbonizacji, jednocześnie izolując Cię od zmienności rynków paliw kopalnych i przepisów dotyczących czynników chłodniczych.
Następne kroki: Przed skontaktowaniem się z dostawcami zalecamy przeprowadzenie „Audytu termicznego”. Rejestruj temperatury wody powrotnej w różnych porach roku. Dane te będą najważniejszym czynnikiem decydującym o tym, czy system CO2 zapewni oczekiwaną wydajność.
Odpowiedź: Tak, jeśli chodzi o temperaturę wyjściową (do 90°C), idealnie pasują do kotłów. Jednak hydraulika systemu często wymaga modyfikacji. W przeciwieństwie do kotłów, które tolerują gorącą wodę powrotną, systemy CO2 wymagają zimnej wody powrotnej, aby utrzymać wydajność. Może być konieczne przeprojektowanie magazynu i rurociągów, aby zapewnić przepływ „jednoprzebiegowy”, a nie pętlę recyrkulacji.
O: Tak. CO2 ma lepsze właściwości termodynamiczne w zimnym powietrzu w porównaniu do HFC. Często działają do -20°C bez znaczącej utraty wydajności. Chociaż COP (wydajność) w naturalny sposób spadnie wraz ze spadkiem temperatury powietrza, zmniejszają one potrzebę stosowania kosztownego rezerwowego opornika elektrycznego w porównaniu ze standardowymi pompami ciepła.
Odp.: Chociaż ciśnienia robocze są wysokie (90–130 barów), nowoczesne jednostki komercyjne wykorzystują stal klasy przemysłowej i rygorystyczne zawory bezpieczeństwa zaprojektowane tak, aby bezpiecznie sobie z tym poradzić. Sam gaz jest nietoksyczny i niepalny, co czyni go znacznie bezpieczniejszym niż amoniak (toksyczny) lub propan (łatwopalny) w środowiskach komercyjnych.
Odp.: Podkrytyczny występuje, gdy oddawanie ciepła następuje w temperaturze poniżej 31°C, podobnie jak w przypadku standardowej kondensacji chłodniczej. Transkrytyczny występuje powyżej 31°C, gdzie CO2 staje się płynem nadkrytycznym. Nie skrapla się w stałej temperaturze, ale ochładza się podczas poślizgu, uwalniając ogromne ilości ciepła. Ten tryb transkrytyczny jest kluczem do wydajnego wytwarzania wody o wysokiej temperaturze.
