Тепловой насос CO₂ против теплового насоса с воздушным источником

Сектор коммерческого отопления находится на критическом перепутье. Новые строгие экологические нормы ускоряют отказ от традиционных синтетических хладагентов. Выбор правильной инфраструктуры отопления больше не ограничивается достижением базовых показателей эффективности. Вы должны сбалансировать непосредственную техническую жизнеспособность с долгосрочным соблюдением нормативных требований и эксплуатационной устойчивостью. Менеджерам объектов нужны системы, способные выдерживать экстремальные температуры без риска устаревания в будущем.

В этом руководстве отсутствуют маркетинговые претензии, позволяющие объективно сравнивать традиционные воздушные тепловые насосы с синтетическим хладагентом (ASHP) и новые модели на CO₂ (R744). Мы изучаем их системную архитектуру, производительность в экстремальных климатических условиях и требования к реальной реализации. Вы узнаете, как согласовать свой следующий проект с оптимальной технологией отопления и разобраться в сложностях современных коммерческих стандартов HVAC.

Ключевые выводы

• Оптимальные варианты использования: Традиционные ASHP остаются наиболее экономичным решением для низкотемпературного отопления помещений (ниже 55°C/130°F) в хорошо изолированных помещениях. Тепловой насос CO₂ специально создан для работы в условиях высоких температур (до 90°C / 194°F), таких как коммерческое горячее водоснабжение (ГВС), промышленные процессы и модернизация устаревших радиаторов.

• Экстремальная эффективность: CO₂ поддерживает более высокий коэффициент полезного действия (COP) при отрицательных температурах окружающей среды, не полагаясь на резервный электрический нагрев сопротивлением.

• Соответствие: CO₂ имеет потенциал глобального потепления (ПГП), равный 1, что эффективно защищает будущие инвестиции от надвигающегося запрета на синтетические хладагенты, такие как R410A и R32.

• Риск внедрения: системы CO₂ работают при значительно более высоких давлениях, требуя специализированных компонентов, специального опыта монтажников и более высоких первоначальных капитальных затрат.

Архитектура системы: подкритическая и транскритическая работа

Понимание механических различий между этими технологиями требует рассмотрения того, как они обрабатывают фазовые изменения хладагента. Традиционная механика ASHP работает в докритическом цикле. Они используют синтетические хладагенты, такие как R32, R410A или R290. В этих агрегатах фазовый переход от жидкости к газу происходит при постоянной температуре. Эта конденсация при постоянной температуре делает подкритические системы высокоэффективными для низкотемпературных лифтов. Если вы проектируете здание для теплого пола с температурой 35°C, традиционный докритический ASHP плавно справляется с этой тепловой нагрузкой.

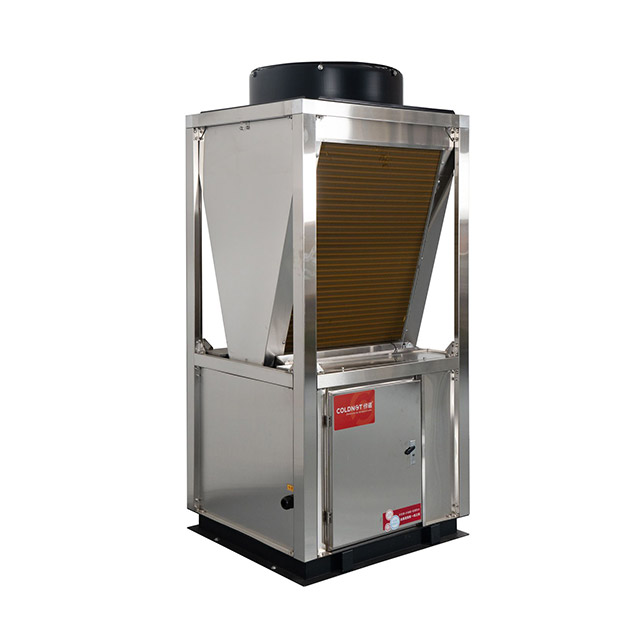

Напротив, Система теплового насоса CO₂ работает в транскритическом цикле. R744 не конденсируется при постоянной температуре во время отвода тепла. Вместо этого он использует термодинамическое свойство, известное как «скольжение температуры». Хладагент постепенно остывает, передавая тепло водяному контуру.

Такое плавное изменение температуры делает CO₂ исключительно эффективным, когда существует большая разница температур (Дельта Т) между холодной водой, поступающей в систему, и горячей водой, выходящей из нее. Когда холодная городская вода поступает в систему при температуре 10°C, транскритический цикл может эффективно поднять ее температуру до 80°C за один проход. В подкритической системе этого было бы сложно достичь без нескольких ступеней нагрева.

Распространенная ошибка: инженеры часто пытаются применить стандартную логику докритического проектирования к транскритическим системам CO₂. Вы не можете перерабатывать теплую возвратную воду обратно в охладитель газа CO₂, не снижая при этом его эффективность. Системы CO₂ требуют как можно более холодной возвратной воды, чтобы максимизировать температурный градиент.

Таблица сравнения системных архитектур

Сравнение производительности: высокие температуры и холодный климат

Промышленные процессы и устаревшие коммерческие здания вынуждают оборудование HVAC работать на пределе своих возможностей. Стандартные ASHP страдают от серьезного снижения коэффициента полезного действия (COP) при температуре выше 55°C. Их компрессоры просто не могут обеспечить требуемую степень сжатия без риска термического разрушения. Когда в старых зданиях пытаются использовать стандартные ASHP с устаревшими чугунными радиаторами, они часто полагаются на неэффективные вторичные электрические усилители для компенсации дефицита тепла.

Такие учреждения, как больницы, гостиницы и старые институциональные здания, требуют настоящего Высокотемпературный тепловой насос с воздушным источником . CO₂ уникальным образом обеспечивает выходную температуру от 80°C до 90°C. Это происходит без использования каких-либо вторичных электрических нагревателей сопротивления. Такая высокая тепловая мощность позволяет менеджерам объектов обезуглероживать старые здания, не разрушая существующие сети высокотемпературных радиаторов.

При оценке устойчивости к минусовому климату разрыв в показателях еще больше увеличивается. Рассмотрим, как экстремальные холода влияют на стандартные синтетические хладагенты:

• Стандартные ограничения ASHP: Теплопроизводительность значительно падает, когда температура окружающей среды падает ниже -5°C. Система изо всех сил пытается отобрать окружающее тепло, что часто приводит к частым и энергоемким циклам оттаивания. Эти циклы меняют работу теплового насоса, чтобы растопить лед на испарителе, активно отводя тепло из здания.

• Преимущество CO₂: R744 обладает уникальными теплофизическими свойствами. Он отличается высокой объемной холодопроизводительностью и отличными коэффициентами теплопередачи. Эти свойства позволяют CO₂ эффективно поглощать окружающее тепло даже при температуре -20°C или ниже. Он поддерживает стабильный КПД и значительно снижает зимние пики энергопотребления. Циклы размораживания по-прежнему необходимы, но они короче и оказывают меньшее влияние на общую теплоотдачу.

Реалии реализации

Интеграция транскритической технологии требует совершенно иной подготовки площадки и технических стандартов по сравнению с традиционными установками. Наиболее значительная эксплуатационная разница заключается в давлении в системе. Стандартные ASHP работают при давлении примерно 40 бар. Системы CO₂ должны выдерживать рабочее давление до 140 бар для поддержания транскритического цикла.

Эти экстремальные нагрузки требуют создания физической инфраструктуры промышленного уровня. Вы не можете использовать стандартные медные трубы HVAC. Для установки CO₂ требуются прочные трубы из нержавеющей стали или специальные трубы из медного сплава K65, предназначенные для тяжелых условий эксплуатации. В оборудовании часто используются специализированные газоохладители и мощные компрессоры, специально разработанные для сдерживания этих мощных внутренних сил. Кроме того, система должна включать в себя многоступенчатые предохранительные клапаны и автоматические последовательности продувки для управления скачками давления.

Помимо физического оборудования, менеджеры объектов должны признать существующий дефицит технических навыков. Обслуживание систем CO₂ требует специальных знаний. Стандартные специалисты по HVAC редко оснащены или сертифицированы для работы с транскритическими системами с давлением 140 бар.

Лучшие практики внедрения:

1. Прежде чем выбирать систему CO₂, проверьте наличие местного технического специалиста.

2. Убедитесь, что в машинном помещении имеется достаточная вентиляция для предотвращения возможного вытеснения CO₂ в случае утечки.

3. Обязательно используйте расширенные протоколы испытаний под давлением во время ввода в эксплуатацию, превышающие стандартные требования к проверке F-газа.

Соблюдение нормативных требований и прогнозирование устойчивого развития

Индустрия отопления, вентиляции и кондиционирования воздуха переживает период ужесточения экологических требований. Программа поэтапного отказа от F-газа активно нацелена на синтетические хладагенты из-за их пагубного воздействия на атмосферу. В связи с ужесточением квот со стороны ЕС и Агентства по охране окружающей среды США, широко используемые хладагенты, такие как R410A и R134a, сталкиваются с угрозой постепенного прекращения использования. Такое нормативное давление напрямую приводит к будущему дефициту хладагентов и сильному ограничению цепочек поставок.

Оценка потенциала глобального потепления (ПГП) обычных хладагентов показывает, почему отрасль смещается в сторону натуральных альтернатив. Чем меньше число, тем меньшее влияние газ оказывает на глобальное потепление, если его выбросить в атмосферу.

Сравнительная таблица GWP хладагента

Если смотреть через призму стратегических решений, использование CO₂ полностью исключает будущие риски нормативной модернизации. Поскольку R744 имеет базовый ПГП, равный 1, он никогда не столкнется с законодательством о поэтапном отказе от него. Это обеспечивает надежность установки в будущем. Кроме того, использование натуральных хладагентов дает коммерческим проектам право на более строгую сертификацию экологически чистого строительства, включая LEED и BREEAM. Многие местные юрисдикции также привязывают гранты на декарбонизацию специально к установкам со сверхнизким ПГП, что делает CO₂ привлекательным активом для соблюдения требований.

Стратегия снабжения: структурирование проекта теплового насоса OEM ODM

При масштабировании коммерческих установок или запуске собственных линий продукции решающее значение имеет выбор правильного партнера-производителя. Транскритический цикл требует совершенно иной разработки компонентов и усовершенствованного программного обеспечения. Не все производители обладают инфраструктурой исследований и разработок для создания безопасных и надежных установок CO₂. Выбор подходящего партнера для Проект теплового насоса OEM ODM гарантирует, что вы не унаследуете структурные недостатки.

Вы должны оценивать потенциальных партнеров-производителей CO₂ по строгим техническим критериям отбора. Считайте стандартный опыт производства систем отопления, вентиляции и кондиционирования воздуха недостаточным для применения R744.

Ключевые критерии отбора партнеров по CO₂:

• Протоколы испытаний под давлением: запросите документированные допуски на испытания на разрыв. Убедитесь, что производитель интегрирует автоматические предохранительные клапаны в конструкцию шасси, а не рассматривает их как дополнения на вторичном рынке.

• Выбор компрессора: Компрессор является сердцем транскритического цикла. Убедитесь в использовании транскритических компрессоров, соответствующих отраслевым стандартам, от проверенных брендов, таких как Bitzer, Dorin, или проверенных альтернатив промышленного класса.

• Логика управления: системы CO₂ в значительной степени полагаются на управление температурным градиентом. Поставщик должен продемонстрировать проверенное фирменное программное обеспечение, способное управлять сложными алгоритмами расширительного клапана, уникальными для транскритического цикла R744. Плохая логика управления приведет к снижению эффективности системы CO₂ за считанные минуты.

Заключение

Выбор коммерческого отопительного оборудования требует строгого соответствия между термодинамикой здания и архитектурой системы. Не выбирайте тепловой насос CO₂, если единственной целью является низкотемпературное отопление помещений в современном, хорошо изолированном здании. Стандартные подкритические агрегаты ASHP или R290 легко справляются с такими нагрузками. Однако, когда параметры проекта связаны с экстремальным климатом или высокой температурой, CO₂ становится лучшим инженерным выбором.

Чтобы успешно интегрировать эти системы, выполните следующие действия. Указывайте CO₂ строго для проектов, требующих производства горячей воды, промышленного технологического тепла, превышающего 65°C, или установок в суровом зимнем климате, где стандартные падения производительности ASHP неприемлемы. Начните этап проектирования с проведения анализа Delta T для конкретного объекта, чтобы подтвердить жизнеспособность CO₂. Наконец, тщательно проверьте свою цепочку поставок, чтобы убедиться, что выбранное вами оборудование может безопасно справляться с закритическими давлениями.

Часто задаваемые вопросы

Вопрос: Безопасны ли тепловые насосы CO₂, учитывая высокое рабочее давление?

А: Да. Хотя рабочее давление значительно выше, чем у традиционных хладагентов, в современных системах CO₂ используются трубопроводы промышленного класса, специализированные компрессоры и многоступенчатые предохранительные клапаны, сертифицированные строгими сертификатами безопасности.

Вопрос: Может ли система теплового насоса CO₂ заменить газовый котел напрямую, без замены радиаторов?

О: Во многих случаях да. Поскольку тепловые насосы CO₂ могут эффективно производить воду температурой 70–80 °C, их можно интегрировать с устаревшими высокотемпературными радиаторными сетями, которые в противном случае потребовали бы глубокой модернизации в сочетании со стандартными ASHP с температурой 50 °C.

Вопрос: Почему не все производители производят тепловые насосы на CO₂?

Ответ: Транскритический цикл требует совершенно иной разработки компонентов, усовершенствованного программного обеспечения для управления температурным градиентом и более дорогих материалов для управления давлением в системе, что создает высокий барьер для входа на рынок для стандартных производителей систем отопления, вентиляции и кондиционирования воздуха.
