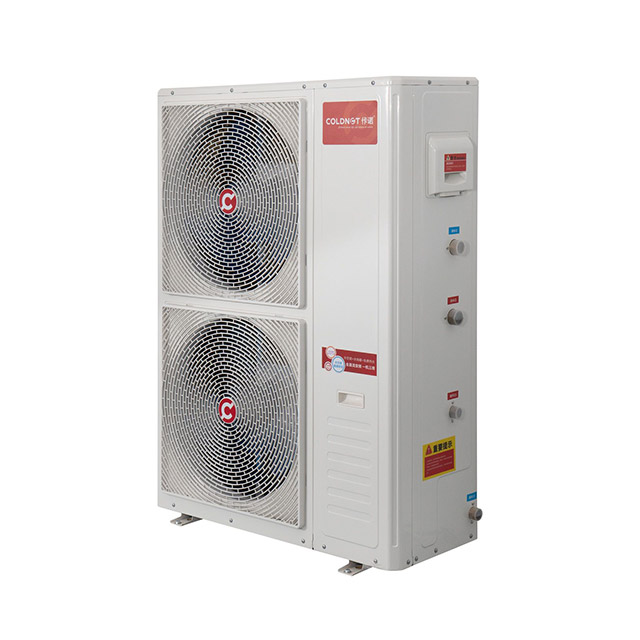

Решения для тепловых насосов CO2 для университетских общежитий

Университеты сталкиваются с растущим нормативным и институциональным давлением, направленным на декарбонизацию инфраструктуры кампусов без ущерба для надежности коммунальных услуг для студенческого жилья с высокой плотностью населения. Традиционные газовые котлы не соответствуют современным требованиям устойчивого развития, в то время как стандартные тепловые насосы с синтетическим хладагентом с трудом могут эффективно доставлять воду высокой температуры, необходимую в экстремальные утренние и вечерние часы пиковой нагрузки в общежитиях. Оценка Тепловой насос CO2 для университетских общежитий представляет собой высокоэффективную альтернативу с низким потенциалом глобального потепления (ПГП). В этом руководстве представлены инженерные реалии, финансовые компромиссы и критерии закупок, которые руководители предприятий должны проанализировать перед переходом к инфраструктуре горячего водоснабжения своего кампуса.

• Хладагенты CO2 обладают превосходными термодинамическими характеристиками при высокотемпературном нагреве воды, что делает их уникально подходящими для агрессивных пиковых нагрузок системы горячего водоснабжения университетских общежитий.
• Переход к модульной системе горячего водоснабжения кампуса требует решения проблемы высокого закритического рабочего давления (обычно от 1700 до 2100 фунтов на квадратный дюйм в системах нагрева воды) с помощью специального оборудования и строгих протоколов технического обслуживания.
• Интеграция теплового насоса, работающего на CO2, большой мощности в существующие районные энергетические сети кампуса обеспечивает высокоустойчивое и перспективное решение для декарбонизации университетов.
• Экономика жизненного цикла в значительной степени отдает предпочтение системам CO2 в течение 15-летнего жизненного цикла из-за высоких значений коэффициента производительности (COP), локализованной экономии энергии и устойчивости к постепенному отказу от синтетических хладагентов.
• Успешная модернизация зависит от точного определения пиковой нагрузки, интеграции теплового аккумулятора, выбора источника воды (воздух, вода или земля) и партнерства с квалифицированным поставщиком водонагревателей с тепловым насосом.

Инженерная задача: системы горячего водоснабжения университетских общежитий

Студенческие общежития представляют собой уникальные модели использования, характеризующиеся резкими и концентрированными скачками спроса на горячую воду. Пик использования обычно приходится на период с 7:00 до 9:00, за которым следует еще один интенсивный всплеск с 18:00 до 21:00. Эти концентрированные потоки создают нагрузку на традиционные системы отопления, требуя высокой скорости восстановления и огромных емкостей для хранения. Правильно спроектированный Система горячего водоснабжения университетского общежития должна выдерживать такие экстремальные колебания, не допуская падения температуры подачи ниже безопасных порогов.

Чтобы понять серьезность этих пиков, инженеры объектов должны проанализировать почасовой профиль потребления типичного студенческого общежития с высокой плотностью населения. В отличие от коммерческих офисных зданий или стандартных многоквартирных квартир, в общежитиях оборудование используется практически одновременно. Сотни студентов, принимающих душ в течение узкого двухчасового окна, создают огромный объемный спрос, который быстро истощает стандартные термоаккумуляторы, если система восстановления не успевает за ними.

Типичный профиль подачи горячей воды в общежитии

Период времени	Уровень спроса	Влияние на систему
12:00–6:00	Минимальный	Оптимальное время для рекуперации теплового насоса и зарядки аккумулятора тепла.
6:00–9:00	Экстремальный пик	Быстрое истощение запасов горячей воды; максимальная нагрузка на смесительные клапаны.
9:00 – 17:00	От низкого до среднего	Вторичный восстановительный период; прерывистое использование по шахматному графику.
17:00–21:00	Высокий Пик	Вторичный всплеск нагрузки из-за вечернего душа и использования спортивных сооружений.

Современные университеты активно продвигают углеродно-нейтральное отопление за счет интеграции решений централизованного теплового насоса в существующие районные энергетические сети кампусов. Институциональный сдвиг в сторону постепенного отказа от использования ископаемого топлива требует замены децентрализованных газовых котлов электрифицированными высокоэффективными альтернативами. Районные энергетические сети позволяют кампусам централизовать производство тепловой энергии, распределяя горячую воду по нескольким зданиям, чтобы сбалансировать нагрузки и повысить общую эффективность системы.

Стандартные воздушные тепловые насосы, использующие гидрофторуглероды (ГФУ), сталкиваются со значительными ограничениями в этих средах. Они борются с высоким температурным подъемом, необходимым для производства воды при температуре 140 ° F или выше. Поддержание таких повышенных температур необходимо для обеспечения безопасной и свободной от легионеллы горячей воды в крупных жилых домах. Когда системы HFC пытаются достичь этих температур, их эффективность резко падает, а износ компрессора ускоряется. Физические свойства синтетических хладагентов просто не соответствуют требованиям, предъявляемым к одноходовому нагреву технической воды.

Инженеры по строительству объектов могут извлечь ценные уроки из модернизации многоквартирных домов. Централизованные конфигурации трубопроводов, оптимизированные для размещения большого количества людей, сокращают потери при распределении и упрощают обслуживание. Применение этих стратегий модернизации многоквартирных домов в общежитиях гарантирует, что централизованные тепловые насосы будут обеспечивать постоянное давление и температуру для сотен отдельных приборов одновременно. Используя первично-вторичные насосные устройства, инженеры могут отделить контур генерации теплового насоса от контура распределения здания, позволяя каждому работать с оптимальным расходом.

Почему CO2 (R744) превосходит традиционные хладагенты в приложениях с высокими требованиями

А Тепловой насос CO2 большой производительности поглощает тепло из окружающих источников и обеспечивает превосходную эффективность в одноходовых системах нагрева воды. CO2 (R744) работает в транскритическом цикле, что позволяет подавать горячую воду температурой от 140 до 180°F даже в холодном климате. Эта высокотемпературная мощность идеально соответствует требованиям бытовых систем горячего водоснабжения, устраняя необходимость в дополнительном электрическом нагреве при нормальных условиях эксплуатации.

Транскритический характер цикла CO2 означает, что отвод тепла происходит без конденсации. Вместо традиционного конденсатора в системах CO2 используется газоохладитель. Когда сверхкритический CO2 скользит вниз по температуре через газоохладитель, он передает тепло бытовой воде в рамках высокоэффективного и непрерывного процесса. Такое температурное скольжение идеально соответствует кривой нагрева холодной городской воды, поступающей в систему, что приводит к исключительной эффективности теплопередачи и высоким значениям коэффициента полезного действия (COP).

Системы CO2 предлагают исключительную инженерную гибкость за счет использования различных источников тепла из окружающей среды. Менеджеры объектов должны оценить конкретные условия объекта, чтобы определить наиболее эффективный источник тепла для своего кампуса.

1. Интеграция с источником воздуха: извлекает тепло из наружного воздуха. Для поддержания производительности требуется усовершенствованное управление циклом размораживания в холодном климате. Идеально подходит для модернизации, где контуры заземления невозможны.
2. Интеграция источников воды: использование обратных линий централизованного охлаждения или близлежащих водоемов. Обеспечивает очень стабильную температуру источника на входе, что обеспечивает постоянную круглогодичную эффективность.
3. Интеграция наземных источников: используются колодцы геообмена кампуса. Обеспечивает высочайшую эксплуатационную эффективность за счет использования постоянной температуры земли, полностью изолируя систему от экстремальных зимних погодных условий.

Соблюдение нормативных требований и соответствие университетским целям ESG требуют технологий, ориентированных на будущее. CO2 имеет потенциал глобального потепления (ПГП), равный 1, по сравнению с традиционными синтетическими хладагентами, которые часто имеют рейтинг ПГП, превышающий 1000. Поскольку экологические нормы постепенно отказываются от хладагентов с высоким ПГП, инвестиции в технологию R744 защищают университеты от будущих штрафов за соблюдение требований и обязательной замены оборудования. Сотрудники предприятия избегают дорогостоящего цикла модернизации оборудования каждые десять лет, чтобы соответствовать последнему требованию о постепенном сокращении использования хладагентов.

В сочетании со стратифицированным хранением тепла системы CO2 позволяют университетам переносить электрическую нагрузку на непиковые часы. Такая интерактивность сети снижает плату за потребление и снижает нагрузку на местную электрическую инфраструктуру. Производя и сохраняя горячую воду в ночное время, кампусы максимизируют финансовую выгоду от оплаты коммунальных услуг по мере использования, обеспечивая при этом полные резервуары до утреннего скачка спроса. Эффективная стратификация гарантирует, что самая холодная вода останется на дне резервуара и поступит непосредственно в тепловой насос для поддержания высокого перепада температур, необходимого для оптимальной транскритической эффективности.

Оценка CO2-теплового насоса большой производительности: основные критерии решения

Внедрение модульной системы горячего водоснабжения кампуса требует тщательной оценки требований к занимаемой площади, размерам системы и структурных ограничений. Инженеры должны сбалансировать мощность рекуперации теплового насоса с объемной емкостью теплоаккумуляторов, чтобы создать отказоустойчивую и эффективную систему.

Определение размеров системы и интеграция теплоаккумуляторов

Критическое соотношение между мощностью рекуперации теплового насоса и объемом аккумулирования тепла определяет успех системы. Инженеры должны подобрать систему таким образом, чтобы предотвратить возникновение проблем с холодной водой во время пиковой нагрузки в общежитии, не завышая при этом слишком большой размер теплового насоса. Тепловая батарея недостаточного размера заставляет тепловой насос работать на короткий цикл во время пиковых нагрузок, в то время как тепловой насос слишком большого размера приводит к потере капитальных затрат и электрической мощности.

Анализ реальных пилотных данных и исследований производительности, полученных в ходе испытаний общежитий, позволяет установить базовые ожидания COP при фактической загрузке. Правильное расслоение внутри резервуаров-хранилищ гарантирует, что тепловой насос будет получать как можно более холодную возвратную воду, максимизируя эффективность охладителя газа CO2. Проектировщики систем должны отдавать приоритет одноходовым конфигурациям отопления, чтобы поддерживать этот жизненно важный перепад температур. В однопроходной установке вода поступает в тепловой насос при температуре грунта (например, 50°F) и выходит при целевой температуре хранения (например, 150°F) одним непрерывным потоком.

Стратегии определения размеров теплового аккумулятора.

Подход к определению мощности.	Мощность теплового насоса.	Объем хранения.	Эксплуатационный результат.
Переключение нагрузки (рекомендуется)	Умеренный	Очень большой	Максимизирует зарядку в непиковое время; самое низкое потребление электроэнергии; высочайшая устойчивость.
Сбалансированный размер	Высокий	Умеренный	Стандартный подход; требует надежной электрической инфраструктуры в часы пик.
Мгновенный (не рекомендуется)	Массивный	Минимальный	Сильные скачки спроса на электроэнергию; низкая эффективность; высокий риск событий с холодной водой.

Пространство, занимаемая площадь и структурные ограничения

Резервуары большой емкости требуют значительных квадратных метров и вертикального зазора. Бригады объектов должны оценить соображения структурной нагрузки для блоков, установленных на крыше, по сравнению с техническими помещениями в подвале. Вода тяжелая, и модернизация старых общежитий часто требует усиления бетонных плит или использования распределенных модульных резервуаров для распределения структурной нагрузки. При размещении оборудования на крышах инженеры должны учитывать ветровые нагрузки, виброизоляцию и логистические проблемы, связанные с прокладкой высокотемпературной воды по нескольким этажам здания.

Рабочее давление и долговечность компонентов

Техническая реальность транскритических циклов CO2 предполагает рабочее давление на стороне высокого давления в диапазоне от 1700 до 2100 фунтов на квадратный дюйм. Эти давления требуют специальных спецификаций компонентов. Газоохладители, теплообменники с двойными стенками, трубопроводы, расширительные клапаны и компрессоры должны быть явно рассчитаны на работу в средах с высоким давлением. Протоколы текущего технического обслуживания должны включать строгие испытания под давлением и обнаружение утечек, чтобы обеспечить долгосрочную эксплуатационную безопасность. Бригады предприятий должны отказаться от стандартных методов сантехнического оборудования и принять стандарты трубопроводной арматуры промышленного уровня при обслуживании охлаждающей стороны этих систем.

Финансовые компромиссы и экономика жизненного цикла

Оценка финансовой жизнеспособности теплового насоса, работающего на CO2, требует выхода за рамки первоначального заказа на поставку. Менеджеры объектов должны проанализировать долгосрочную операционную экономию, требования к техническому обслуживанию и доступные механизмы финансирования, чтобы построить комплексную финансовую модель.

Первоначальные капитальные затраты по сравнению с экономией в течение жизненного цикла

Оборудование тепловых насосов CO2 требует более высоких первоначальных капитальных затрат по сравнению со стандартными газовыми котлами или обычными тепловыми насосами HFC. Специализированные компрессоры, трубопроводы высокого давления и компоненты из нержавеющей стали увеличивают расходы на закупки. Однако управляющие объектами должны моделировать возврат инвестиций на основе документально подтвержденной экономии энергии за счет жилых помещений с высокой плотностью размещения. Увеличенный срок службы оборудования, сокращение обязательств по налогу на выбросы углерода и значительно более низкие ежемесячные счета за коммунальные услуги компенсируют первоначальные затраты в течение срока службы системы. Превосходный КПД систем CO2 в холодном климате означает, что для производства того же объема горячей воды расходуется меньше электроэнергии, что напрямую снижает эксплуатационные расходы.

Навигация по грантам, скидкам и стимулам

Механизмы финансирования, доступные для проектов повышения энергоэффективности высшего образования, могут значительно компенсировать первоначальные затраты на закупки. Университеты должны активно добиваться федеральных налоговых льгот, скидок на местные коммунальные услуги и грантов на декарбонизацию на уровне штата. Многие поставщики коммунальных услуг предлагают специальные стимулы для технологий распределения нагрузки, вознаграждая кампусы, которые устанавливают большие системы хранения тепла рядом со своими тепловыми насосами. Демонстрируя, как система CO2 снижает пиковый спрос на электроэнергию в местной сети, университеты часто могут договориться о существенных скидках, которые радикально улучшают финансовые показатели проекта.

Риски реализации и стратегии их смягчения

Переход кампуса на технологию тепловых насосов CO2 предполагает решение сложных механических и логистических проблем. Выявление этих рисков на раннем этапе проектирования позволяет инженерным группам реализовать эффективные стратегии их смягчения.

Модернизация существующих зданий общежитий и сетей кампусов

Модернизация устаревших зданий сопряжена с такими рисками, как несовместимость с существующими трубопроводами, узкие места интеграции со старыми сетями централизованного теплоснабжения и неадекватная электрическая инфраструктура. В старых общежитиях может не хватать силы тока, необходимой для работы коммерческих компрессоров тепловых насосов. Чтобы снизить эти риски, инженерные группы должны проводить комплексные проверки перед установкой. Часто требуется модернизация электрических панелей для увеличения потребляемой мощности. Использование вторичных теплообменников изолирует транскритические контуры высокого давления от старых, хрупких распределительных систем зданий, защищая устаревшую сантехнику от сбоев, связанных с давлением.

Кроме того, существующие контуры рециркуляции в зданиях часто возвращают воду при повышенных температурах (например, от 110 до 120°F). Подача этой теплой возвратной воды непосредственно обратно в тепловой насос CO2 снижает эффективность транскритического цикла. Инженеры должны разработать специальные стратегии управления рециркуляцией, такие как использование отдельного теплового насоса меньшего размера специально для поддержания температуры в контуре или использование многоходовых конфигураций резервуаров, чтобы гарантировать, что основной блок CO2 получает только холодную подпиточную воду.

Выбор поставщика водонагревателей с коммерческим тепловым насосом

Сотрудничество с неопытным поставщиком рискует провалить проект. Привязка к поставщику запатентованных деталей или выбор партнера, не имеющего опыта реализации проектов, могут подорвать долгосрочные усилия по техническому обслуживанию. Университеты должны проверять поставщик водонагревателей для коммерческих тепловых насосов, основываясь на их способности разрабатывать и поставлять полностью индивидуальные решения. Проектное решение OEM-теплового насоса CO2 . Контракты на закупки должны предусматривать прозрачные программы обучения техническому обслуживанию для собственных университетских команд и гарантировать доступ к непатентованным заменяемым компонентам. Надежный поставщик предоставит подробную документацию, кривые производительности при различных температурах окружающей среды, а также всестороннюю поддержку при вводе в эксплуатацию.

Заключение

Разработанный CO2-тепловой насос представляет собой весьма жизнеспособную и перспективную технологию декарбонизации университетских систем горячего водоснабжения. Команды учреждений должны точно учитывать потребности в хранении тепла и сверхкритические проектные характеристики, чтобы обеспечить надежность в часы пиковой нагрузки учащихся. Приоритизация поставщиков с проверенными возможностями OEM и модульными конструкциями, разработанными для институциональной интеграции, гарантирует долгосрочный операционный успех.

• Инициировать базовый аудит использования энергии и воды для текущих нагрузок в общежитиях, чтобы определить точные профили пикового спроса.
• Запросите моделирование аккумулирования тепла с учетом специфики объекта у выбранных технических партнеров, чтобы сбалансировать мощность теплового насоса и объем резервуара.
• Перед закупкой оцените существующую электрическую инфраструктуру в целевых общежитиях, чтобы определить необходимую модернизацию панелей.
• Разработать комплексную программу обучения техническому обслуживанию для собственного персонала, ориентированную на протоколы работы систем CO2 высокого давления.

Часто задаваемые вопросы

Вопрос: Каков ожидаемый срок службы теплового насоса, работающего на CO2, большой мощности в общежитии?

Ответ: При правильном обслуживании коммерческие тепловые насосы на CO2 обычно надежно работают от 15 до 20 лет. Срок их службы во многом зависит от регулярного обслуживания компонентов высокого давления, поддержания оптимального качества воды для предотвращения образования накипи в теплообменнике и предотвращения короткого цикла системы из-за недостаточного накопления тепла.

Вопрос: Как тепловой насос, работающий на CO2, обеспечивает подачу горячей воды в условиях морозного зимнего климата?

Ответ: Хладагенты CO2 обладают превосходными термодинамическими свойствами при низких температурах. Установки с воздушным источником могут эффективно извлекать тепло из окружающего воздуха при температуре до -20°F. Они используют интеллектуальные циклы оттайки для предотвращения образования льда на змеевиках испарителя, а термоаккумуляторы обеспечивают непрерывную подачу горячей воды во время кратковременных перерывов в оттаивании.

Вопрос: Каковы конкретные различия в обслуживании между системами CO2 и традиционными газовыми котлами?

Ответ: Для систем CO2 требуются специализированные специалисты, обученные работать с высокими транскритическими давлениями (до 2100 фунтов на квадратный дюйм). Техническое обслуживание сосредоточено на диагностике компрессора, калибровке электронного расширительного клапана и обнаружении утечек, тогда как газовые котлы требуют анализа сгорания, проверки дымохода и настройки горелки. Оба требуют регулярного управления качеством воды.

Вопрос: Может ли проектное решение OEM-теплового насоса CO2 интегрироваться с существующей сетью централизованного теплоснабжения кампуса?

А: Да. Пользовательские OEM-решения могут быть разработаны для подключения к районным энергетическим сетям. Они часто используют конфигурации «вода-вода», извлекая тепловую энергию из обратных линий централизованного охлаждения или низкотемпературных геотермальных контуров для производства высокотемпературной горячей воды для нужд отдельных общежитий.

Вопрос: Почему водонагреватели, работающие на CO2, требуют более высокого рабочего давления (от 1700 до 2100 фунтов на квадратный дюйм) и как обеспечивается безопасность?

О: CO2 (R744) должен работать в транскритическом состоянии для достижения высоких температур, необходимых для нагрева технической воды. Безопасность обеспечивается за счет мощных, рассчитанных на давление компонентов, электронных предохранительных клапанов, теплообменников с двойными стенками и автоматизированных систем управления, которые отключают установку, если давление превышает безопасные пороговые значения.

Вопрос: Как соотносится энергоэффективность воздушных, водяных и наземных тепловых насосов, работающих на CO2, в университетских приложениях?

Ответ: Системы наземного и водного источника обычно обеспечивают более высокую и стабильную круглогодичную эффективность (COP), поскольку они получают энергию из источников с постоянной температурой. Эффективность систем подачи воздуха колеблется в зависимости от сезонной погоды, но они требуют менее инвазивной инфраструктуры, что упрощает и удешевляет их модернизацию в существующих кампусах.

Вопрос: Какой объем теплоаккумулятора обычно требуется для системы горячего водоснабжения университетского общежития?

О: Объем хранения зависит от пиковой нагрузки здания и скорости рекуперации теплового насоса. Инженеры обычно выбирают резервуары такого размера, чтобы в них было достаточно воды, чтобы покрыть всю 2-3-часовую утреннюю пиковую нагрузку, что позволяет тепловому насосу меньшего размера медленно перезаряжать резервуары в последующие часы непиковой нагрузки.
