Vous êtes-vous demandé comment un La pompe à chaleur à eau fournit une chaleur constante ? Ce système utilise les lacs ou les eaux souterraines pour maintenir les températures stables. Dans cet article, vous apprendrez comment il capte et déplace l’énergie. Nous expliquons chaque étape afin que vous puissiez comprendre le fonctionnement du système.

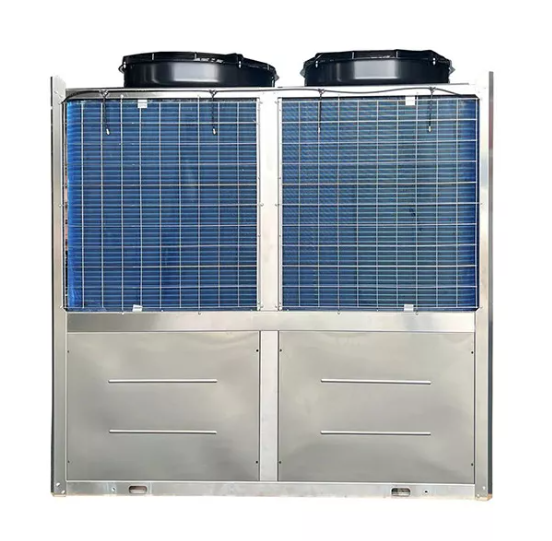

Une pompe à chaleur à eau (WSHP) transfère l’énergie thermique d’une source d’eau naturelle ou artificielle vers un bâtiment, offrant ainsi un moyen efficace de chauffer ou de refroidir les espaces intérieurs. Ce processus repose sur un cycle réfrigérant fermé , qui déplace continuellement la chaleur en exploitant les changements de pression et de phase au sein du réfrigérant. Le cycle permet au système d'absorber la chaleur de faible qualité de la source d'eau et de la restituer à une température utilisable plus élevée, adaptée au chauffage intérieur. En maintenant un transfert d’énergie stable et contrôlé, les WSHP garantissent à la fois une efficacité et un confort élevés. Comprendre le mécanisme sous-jacent aide les ingénieurs, les gestionnaires d'installations et les concepteurs de bâtiments à optimiser les performances du système tout en minimisant les coûts opérationnels. Vous trouverez ci-dessous une présentation détaillée des étapes clés impliquées dans ce processus.
L'eau est un milieu idéal pour le transfert de chaleur car elle peut stocker et retenir l'énergie thermique plus efficacement que l'air ou le sol . Dans de nombreuses régions, l'eau maintient une température relativement stable, généralement comprise entre 7°C et 12°C , bien que celle-ci puisse varier en fonction des conditions locales et des changements saisonniers. Cette stabilité de la température est cruciale car elle permet au réfrigérant d'absorber la chaleur de manière plus cohérente, réduisant ainsi la charge de travail du système. Contrairement aux pompes à chaleur à air, qui connaissent d'importantes fluctuations de l'efficacité du transfert d'énergie en raison des variations saisonnières de température, les WSHP bénéficient de ce réservoir de chaleur stable. Par conséquent, le système fonctionne plus efficacement, consomme moins d’électricité et subit moins de contraintes mécaniques, ce qui prolonge la durée de vie des composants clés tels que les compresseurs, les échangeurs de chaleur et les pompes. De plus, des températures d'eau stables permettent de concevoir des systèmes avec un coefficient de performance (CoP) plus élevé , obtenant ainsi une efficacité énergétique supérieure tout au long de l'année.
La source d'eau est le principal fournisseur d'énergie d'un WSHP, et le système extrait la chaleur à l'aide de serpentins immergés, de boucles de forage ou de puits , selon les conditions du site. Dans les systèmes en boucle ouverte , les pompes élèvent l'eau souterraine directement des puits vers l'échangeur thermique de la pompe à chaleur, où la chaleur est extraite avant que l'eau ne soit renvoyée au sol. Cette approche est très efficace dans les endroits où les eaux souterraines sont abondantes et propres et permet une efficacité thermique plus élevée. En revanche, les systèmes en boucle fermée font circuler un mélange d’eau et d’antigel dans des tuyaux étanches immergés sous la surface de l’eau. Ces boucles ne consomment ni ne contaminent l’eau, offrant une solution plus respectueuse de l’environnement. Les systèmes en boucle fermée peuvent être installés dans des lacs, des étangs ou des réservoirs spécialement conçus. Une conception appropriée de l'interface d'absorption de chaleur est essentielle pour garantir un transfert de chaleur maximal tout en minimisant les pertes d'énergie. Des considérations telles que le matériau des tuyaux, la longueur du serpentin et la concentration d'antigel jouent toutes un rôle important dans les performances du système à long terme.
Une fois la chaleur absorbée par l’eau, elle est transférée vers un réfrigérant à l’intérieur de la pompe à chaleur. Ce réfrigérant s'évapore à basse température, ce qui lui permet de transporter efficacement l'énergie thermique dans tout le système. Le choix du réfrigérant est essentiel : les WSHP modernes utilisent des composés spécialement conçus pour s'évaporer à bas points d'ébullition, garantissant une absorption efficace de la chaleur même pendant les mois froids de l'hiver. Au fur et à mesure que le réfrigérant s’évapore, il se transforme de liquide en vapeur, emmagasinant ainsi la chaleur latente. Ce mécanisme de changement de phase permet au système de déplacer des quantités importantes d’énergie avec un minimum de travail. Comprendre le cycle du réfrigérant aide les opérateurs à résoudre les problèmes de performances, à optimiser l'efficacité et à sélectionner le type de réfrigérant approprié pour des conditions climatiques spécifiques. La répétabilité et la fiabilité du cycle font des WSHP une solution fiable pour les applications de chauffage et de refroidissement.
Après avoir absorbé la chaleur et transformé en gaz, le réfrigérant entre dans le compresseur , ce qui augmente sa pression. L'augmentation de la pression augmente également la température du réfrigérant, créant ainsi un gaz surchauffé capable de fournir de la chaleur utilisable au bâtiment. Les WSHP modernes utilisent généralement des compresseurs scroll ou rotatifs , connus pour leur conception compacte, leurs faibles vibrations et leur grande stabilité. Cette étape est essentielle car la température du fluide frigorigène doit être suffisante pour transférer efficacement la chaleur dans le système de distribution de chauffage du bâtiment, comme les radiateurs, le chauffage au sol ou les boucles hydroniques. Le choix et le fonctionnement du compresseur ont un impact significatif sur l’efficacité énergétique, les niveaux de bruit et les exigences de maintenance. Des compresseurs efficaces réduisent la consommation d'électricité tout en maintenant une puissance calorifique stable, contribuant ainsi à la fiabilité à long terme du système.
Les WSHP peuvent fonctionner dans des configurations en boucle fermée ou en boucle ouverte , chacune présentant des avantages distincts. Les systèmes en boucle fermée font circuler le fluide dans des tuyaux scellés, protégeant ainsi la qualité de l'eau et réduisant l'impact environnemental. Ces systèmes sont idéaux pour les lacs, les étangs et les boucles d'eau artificielles où les risques de contamination doivent être minimisés. Les systèmes en boucle ouverte extraient l’eau souterraine réelle des puits et la restituent après extraction de la chaleur. Bien que les installations en boucle ouverte puissent offrir une efficacité plus élevée grâce à l'échange thermique direct, elles nécessitent une surveillance minutieuse de la qualité de l'eau, une filtration et le respect des réglementations et permis locaux. Les premières études hydrologiques et études de site sont essentielles pour minimiser les risques de sous-performance ou de retards réglementaires, garantissant ainsi un fonctionnement fiable du système pendant sa durée de vie prévue.
Comprendre les composants clés d'une pompe à chaleur à eau (WSHP) est essentiel pour les ingénieurs, les gestionnaires d'installations et les exploitants de bâtiments. Une compréhension approfondie de ces éléments aide non seulement à évaluer les performances du système, mais joue également un rôle essentiel dans la planification de la maintenance préventive, le dépannage et l'optimisation de l'efficacité énergétique. Chaque composant est conçu pour fonctionner en harmonie, et un dimensionnement inapproprié ou une négligence peut avoir un impact significatif sur la durée de vie et l'efficacité de l'ensemble du système. Vous trouverez ci-dessous un aperçu approfondi des composants principaux qui assurent la fiabilité du fonctionnement d'un WSHP.
Le compresseur est le cœur d'une pompe à chaleur à eau, chargé de faire circuler le réfrigérant à travers le système et de permettre le transfert de chaleur. Il fonctionne en augmentant la pression du réfrigérant, ce qui à son tour augmente sa température, rendant ainsi la chaleur disponible pour la distribution à l'intérieur. Les WSHP modernes utilisent généralement des compresseurs rotatifs ou scroll en raison de leur taille compacte, de leur durabilité, de leurs faibles vibrations et de leurs performances constantes dans diverses conditions de charge. Il est essentiel de sélectionner le bon type et la bonne capacité de compresseur : une unité sous-dimensionnée peut avoir du mal à répondre à la demande de chauffage ou de refroidissement, tandis qu'une unité surdimensionnée peut entraîner des cycles fréquents, une efficacité réduite et une usure accrue. Un entretien approprié, comprenant la vérification des fuites de réfrigérant, la surveillance des niveaux de pression et le bon fonctionnement du moteur, garantit que le compresseur continue de fonctionner efficacement sur le long terme.
Une pompe à chaleur à eau repose sur deux échangeurs de chaleur principaux pour transférer efficacement l’énergie. Le premier échangeur de chaleur déplace l'énergie thermique entre la source d'eau et le réfrigérant, captant la chaleur en hiver ou la dissipant en été. Le deuxième échangeur de chaleur fournit de la chaleur ou du refroidissement au système de distribution d'air ou hydronique du bâtiment. La sélection des matériaux, tels que les métaux résistants à la corrosion ou les alliages hautes performances, est essentielle pour résister à une exposition à long terme à l'eau, éviter l'encrassement et minimiser les besoins de maintenance. La conception de l'échangeur de chaleur a également un impact sur l'efficacité énergétique : des serpentins bien conçus permettent un contact de surface optimal pour le transfert de chaleur, réduisant ainsi la charge sur le compresseur et les coûts d'exploitation. Une inspection et un nettoyage réguliers sont essentiels, car le tartre, les sédiments ou la croissance biologique peuvent réduire considérablement les performances.
La vanne d'inversion est un composant polyvalent qui permet à une seule pompe à chaleur à eau de fournir à la fois du chauffage et du refroidissement. En changeant la direction du flux de réfrigérant dans le système, la vanne permet à l'unité de passer du transfert de chaleur de la source d'eau vers le bâtiment en hiver au rejet de la chaleur du bâtiment vers la source d'eau en été. Cette double fonctionnalité simplifie la conception du système et réduit le besoin d’équipements séparés pour les différentes saisons. Le bon fonctionnement de la vanne d'inversion est essentiel : un dysfonctionnement des vannes peut entraîner des cycles de chauffage ou de refroidissement incomplets, une efficacité réduite ou une usure accrue du compresseur. Des inspections et des tests périodiques contribuent à garantir le bon fonctionnement et à éviter toute perturbation du confort du bâtiment.
Le détendeur régule la quantité de réfrigérant entrant dans l'évaporateur, maintenant les niveaux de surchauffe appropriés nécessaires à une absorption efficace de la chaleur. Cela empêche également le réfrigérant liquide d’atteindre le compresseur, ce qui pourrait causer des dommages ou réduire la durée de vie du système. Il existe plusieurs types de détendeurs, notamment les modèles thermostatiques et électroniques, chacun offrant des avantages spécifiques en termes de précision et de réactivité. Un calibrage correct est crucial : une vanne sous-dimensionnée peut priver l'évaporateur de réfrigérant, réduisant ainsi le transfert de chaleur, tandis qu'une vanne surdimensionnée peut inonder l'évaporateur et augmenter la consommation d'énergie. Un entretien régulier, tel que la vérification des blocages ou l'ajustement des points de consigne, garantit que le détendeur continue d'optimiser les performances du système.
L'eau apporte une faible chaleur à l'échangeur de chaleur.
Le réfrigérant absorbe la chaleur et s'évapore.
Le compresseur augmente la température du gaz réfrigérant.
Le gaz libère de la chaleur à travers le condenseur intérieur.
Le réfrigérant refroidit et revient sous forme liquide.
Le réfrigérant absorbe la chaleur de l’air intérieur.
Le compresseur augmente la pression et la température.
Le système rejette la chaleur dans la source d'eau.
Le réfrigérant refroidit et recircule.
La vanne d'inversion est un composant essentiel qui modifie la direction du flux de réfrigérant en fonction du mode de fonctionnement du système. En mode chauffage , la vanne achemine le gaz réfrigérant chaud du compresseur vers l'échangeur de chaleur intérieur, permettant au système de fournir de la chaleur dans le bâtiment. En mode refroidissement , la vanne inverse le débit afin que la chaleur soit extraite de l'air intérieur et libérée dans la source d'eau, refroidissant ainsi efficacement l'intérieur. Dans les deux modes, le compresseur fonctionne en continu pour maintenir la pression et la température nécessaires du réfrigérant. Ce contrôle dynamique permet à un système unique de fournir du chauffage et du refroidissement toute l'année, ce qui rend les WSHP très polyvalents.
Les boucles d'eau fonctionnent entre 15°C et 32°C dans de nombreux systèmes techniques (sous réserve de validation). Les eaux souterraines restent plus fraîches. Le coefficient de performance du système dépend de la mesure dans laquelle la température de la source reste proche de la plage idéale. Les opérateurs doivent suivre la dérive de température de la boucle pour maintenir des performances optimales.
Le choix de la source d’eau a un impact direct sur la conception, l’efficacité et la stabilité opérationnelle d’une pompe à chaleur à eau. Des facteurs tels que la disponibilité de l'eau, la constance de la température et la qualité chimique déterminent si un système en boucle ouverte ou en boucle fermée est le plus approprié. La sélection de la bonne source d'eau garantit un transfert de chaleur efficace, réduit l'usure des composants du système et peut influencer les calendriers de maintenance et les performances à long terme.
Les systèmes WSHP basés sur les eaux souterraines utilisent généralement deux puits : un puits d'extraction , qui puise l'eau de l'aquifère, et un puits d'absorption , qui renvoie l'eau refroidie au sol après extraction de la chaleur. Cette méthode est très efficace dans les régions dotées d’aquifères solides et renouvelables, car elle maintient un approvisionnement en eau stable avec des fluctuations de température minimes. Les systèmes d’eau souterraine bénéficient de la température relativement constante de l’aquifère, ce qui améliore l’efficacité et réduit la consommation d’énergie par rapport aux systèmes à air. Les ingénieurs qui conçoivent de tels systèmes doivent garantir un placement correct des puits, des taux de pompage adéquats et le respect des réglementations locales pour empêcher une extraction excessive et éviter les impacts environnementaux tels que l'épuisement ou la contamination de l'aquifère. Une filtration appropriée peut également être nécessaire pour éliminer les sédiments, le fer ou d'autres minéraux qui pourraient endommager l'échangeur de chaleur au fil du temps.
Les systèmes d’eau de surface dépendent des lacs, des rivières ou des étangs comme principale source de chaleur. Ces plans d’eau offrent généralement un approvisionnement en eau abondant, mais leurs températures fluctuent plus considérablement que les eaux souterraines, notamment selon les saisons. En conséquence, les WSHP utilisant des eaux de surface peuvent nécessiter des mesures supplémentaires de filtration et de traitement de l'eau pour protéger l'échangeur de chaleur des débris, des algues ou de l'accumulation de sédiments. Les concepteurs doivent tenir compte des variations saisonnières de température et des niveaux d’eau variables, qui peuvent avoir un impact sur l’efficacité du système. Les systèmes d’eau de surface sont souvent privilégiés pour les applications à plus grande échelle ou les installations situées à proximité de plans d’eau naturels, car ils peuvent supporter des taux d’extraction de chaleur plus élevés. La surveillance environnementale est également essentielle pour garantir que les prélèvements d’eau et les flux de retour ne perturbent pas les écosystèmes aquatiques ou ne violent pas les réglementations environnementales locales.
Dans les situations où la qualité de l’eau est mauvaise ou où les restrictions réglementaires limitent l’utilisation des sources d’eau naturelles, les systèmes à serpentins immergés en boucle fermée constituent une alternative efficace. Ces systèmes font circuler un mélange d'eau et d'antigel à travers des tuyaux robustes et étanches immergés dans un plan d'eau, ce qui protège le système de la contamination et de la corrosion. Les conceptions en boucle fermée minimisent l'impact environnemental en empêchant l'interaction directe avec les eaux souterraines ou les eaux de surface tout en maintenant un transfert de chaleur stable. Les ingénieurs doivent soigneusement dimensionner les serpentins, sélectionner les mélanges d'antigel appropriés et garantir une isolation robuste pour optimiser les performances et la longévité. Cette approche est particulièrement adaptée aux sites urbains ou industriels où la qualité de l'eau ne peut être garantie ou où les permis d'extraction sont limités, offrant une solution fiable et nécessitant peu d'entretien pour le chauffage et le refroidissement toute l'année.
Les systèmes WSHP, en particulier les configurations en boucle ouverte , sont soumis aux réglementations environnementales et aux exigences en matière de permis. Les autorités locales peuvent exiger des études d'impact détaillées pour évaluer les effets de l'extraction d'eau sur les aquifères naturels, les rivières ou les lacs, y compris les changements potentiels de température, les altérations chimiques et les perturbations écologiques. Les systèmes en boucle ouverte impliquent souvent des processus plus bureaucratiques car ils interagissent directement avec les sources d’eau naturelles. Certaines régions imposent des limites strictes au volume d’eau pouvant être extrait ou restitué, ce qui nécessite une planification et une conformité minutieuses. Une coordination précoce avec les agences environnementales et des évaluations approfondies des sites aident à éviter les retards dans les projets, à réduire les risques réglementaires et à garantir une exploitation durable. Même les systèmes en boucle fermée peuvent nécessiter un permis pour leur installation, en particulier si de grands volumes d'eau ou de terres sont impliqués, ce qui souligne l'importance d'une gestion proactive de l'environnement dans la conception du système.

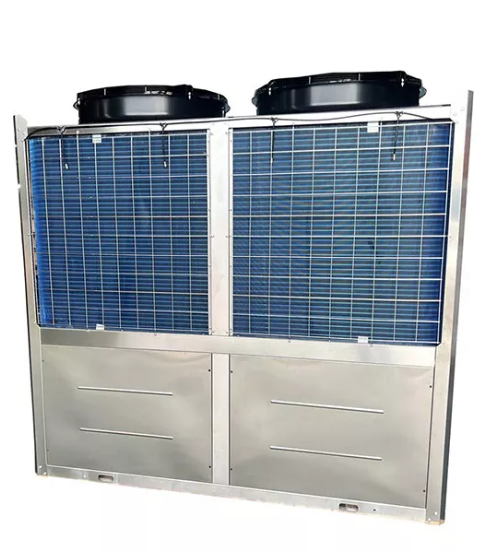

La pompe à chaleur à source d'eau utilise une chaleur stable de l'eau et un cycle de réfrigération efficace pour fournir un chauffage et un refroidissement constants. Il offre de solides performances et des économies à long terme pour de nombreux bâtiments. Ces systèmes favorisent une réduction des émissions et une utilisation plus intelligente de l’énergie. Leonon Technology propose des solutions de pompes à chaleur fiables qui améliorent le confort et offrent une valeur durable.
R : Une pompe à chaleur à eau utilise la chaleur de l’eau et la fait passer par un cycle de réfrigération. Il permet d'expliquer le fonctionnement d'une pompe à chaleur à eau dans des systèmes réels.
R : La pompe à chaleur à source d’eau absorbe la chaleur des eaux souterraines, augmente sa température et la restitue à l’intérieur. Ce processus montre étape par étape le fonctionnement d’une pompe à chaleur à eau.
R : Une pompe à chaleur à eau offre des performances stables car la température de l’eau change moins. Il maintient l’efficacité du fonctionnement tout au long du cycle.
