Chauffe-eau de grande capacité Eau chaude de campus

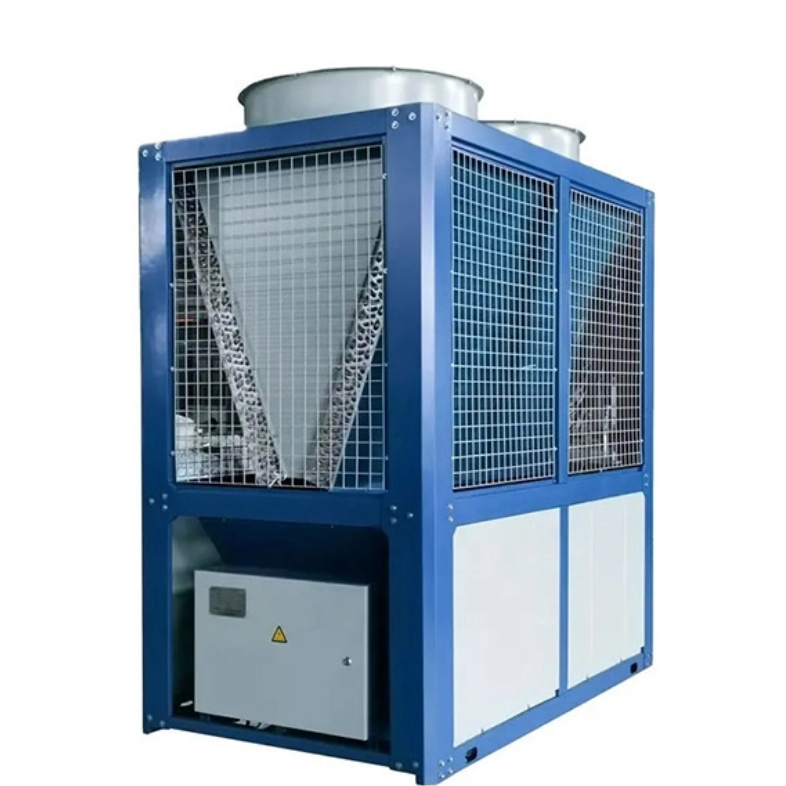

Aperçu du chauffe-eau commercial à pompe à chaleur FSH-110II/GW

Principe de fonctionnement de base

Le FSH-110II/GW est un chauffe-eau commercial à pompe à chaleur à air conçu pour répondre à la demande en eau chaude de grande capacité dans les installations des entreprises. L'unité fonctionne selon le cycle Carnot inversé, transférant l'énergie thermique ambiante à l'eau via un système de réfrigération à compression de vapeur. Dans des conditions de fonctionnement nominales, l'unité produit 110 kW de puissance calorifique avec une entrée électrique de 31,4 kW, atteignant un COP de 3,5 à une température ambiante de 20 °C et une température d'eau de sortie de 55 °C selon les normes de test EN 14511.

Détails de configuration standard

Ce modèle est équipé en usine d'un compresseur Copeland Scroll, d'un échangeur de chaleur à plaques en acier inoxydable 316L, d'un détendeur électronique et d'un serpentin de condenseur à microcanaux. Le boîtier en tôle utilise de l'acier galvanisé de 1,5 mm avec un revêtement en poudre de polyester, testé pour résister à 500 heures d'exposition au brouillard salin selon la norme ISO 9227. Le système de contrôle prend en charge la communication Modbus RTU pour l'intégration avec les systèmes de gestion de bâtiment et comprend une IHM à écran tactile de 7 pouces pour le réglage des paramètres locaux. L'unité est titulaire des certifications CE, ISO 9001:2015 et CCC pour les achats commerciaux sur les marchés européens et asiatiques.

FSH-110II/GW de la pompe à chaleur  Spécifications techniques de performance

Capacité de chauffage dans différentes conditions de fonctionnement

Paramètres physiques et électriques

FSH-110II/GW Pompe à chaleur  Applications commerciales et industrielles adaptées

Approvisionnement en eau chaude sanitaire à grande échelle

Pour les hôtels, les hôpitaux, les résidences universitaires et les communautés résidentielles nécessitant 10 à 50 tonnes d'eau chaude par jour, le FSH-110II/GW fournit de l'eau chaude sanitaire à 55°C avec un contrôle constant de la température à ±1°C. Plusieurs unités peuvent être mises en cascade dans des réseaux modulaires pour répondre aux fluctuations de la demande de pointe. La conception de récupération de chaleur capte la chaleur perdue du cycle de réfrigération pour préchauffer l'eau froide entrante, réduisant ainsi la consommation d'énergie globale de 65 à 72 % par rapport aux systèmes de chauffage à résistance électrique, sur la base des données d'exploitation sur le terrain de 120 projets installés.

Chauffage de processus industriels

Pour la transformation des aliments, la fabrication pharmaceutique et la production textile nécessitant de l'eau chaude à température constante entre 55 et 75 °C, l'unité maintient une température de sortie stable sans les émissions de combustion associées aux chaudières à gaz. L'option d'échangeur de chaleur en titane prend en charge le chauffage direct d'eau de procédé légèrement corrosive avec des valeurs de pH comprises entre 6,5 et 8,5. Les installations dans les installations de brassage ont démontré une réduction de 38 à 45 % des coûts de chauffage de processus par rapport aux chaudières diesel au cours d'une surveillance continue de 12 mois.

Chauffage des locaux des complexes commerciaux

Lorsqu'il est intégré à des ventilo-convecteurs ou à des systèmes de chauffage par rayonnement au sol, le FSH-110II/GW fournit du chauffage pour les centres commerciaux, les immeubles de bureaux et les halls d'exposition avec des charges de chauffage comprises entre 800 et 1 200 m⊃2 ; par unité. Le module de surveillance à distance 5G permet aux gestionnaires d'installations d'ajuster les points de consigne, d'afficher l'état de fonctionnement et de recevoir des alertes de panne via un tableau de bord Web, éliminant ainsi le besoin d'opérateurs de chaudières dédiés sur site pendant les opérations commerciales standard.

d’une pompe à chaleur domestique Considérations relatives à l’installation et au fonctionnement

Exigences du site

L'unité nécessite une fondation en béton de niveau avec une capacité portante minimale de 1 000 kg/m⊃2 ; et un dégagement de 1 200 mm sur tous les côtés de service pour l'accès de maintenance. La plage de température ambiante de fonctionnement est de -20°C à 43°C. La pression d'alimentation en eau doit être maintenue entre 0,15 et 0,6 MPa, avec une dureté de l'eau inférieure à 450 mg/L pour éviter la formation de tartre sur les surfaces de l'échangeur de chaleur. Pour les installations dans les zones côtières à moins de 500 mètres des environnements d’eau salée, le revêtement anticorrosion en option est recommandé.

Calendrier d'entretien courant

Le nettoyage du filtre à air est recommandé tous les 3 mois dans des conditions normales de fonctionnement, avec une inspection complète du serpentin effectuée chaque année. Le système enregistre automatiquement les heures de fonctionnement et fournit des rappels de maintenance sur le panneau IHM. Le traitement chimique du système d’eau doit suivre les directives commerciales locales en matière de qualité de l’eau CVC pour prévenir la corrosion et la croissance biologique. Toutes les procédures de service nécessitent des techniciens CVC certifiés possédant des qualifications en manipulation de réfrigération.

FAQ sur la pompe à chaleur FSH-110II/GW

Quelle est la durée de vie attendue avec un entretien approprié ?

L'unité a une durée de vie nominale de 15 ans lorsqu'elle est installée selon les spécifications du fabricant et entretenue selon le calendrier publié. Le temps moyen entre pannes (MTBF) du compresseur dépasse 60 000 heures de fonctionnement, selon les données de tests de durée de vie accélérés. La durée de vie réelle varie en fonction de la qualité de l'eau, des conditions ambiantes et de la fréquence d'entretien.

Plusieurs unités peuvent-elles être connectées pour des besoins de capacité plus importants ?

Oui, le FSH-110II/GW prend en charge la mise en cascade maître-esclave jusqu'à 16 unités via le port de communication RS485 intégré. Le système en cascade alterne automatiquement le fonctionnement de l'unité principale pour égaliser le temps d'exécution sur tous les modules et fournit une redondance N+1 pour les applications nécessitant un fonctionnement continu pendant les heures de bureau.

Quel mécanisme de dégivrage est utilisé en fonctionnement à basse température ?

L'unité utilise un dégivrage intelligent à cycle inversé déclenché par des algorithmes de température du serpentin et de durée de fonctionnement, plutôt que des cycles de dégivrage à durée fixe. Cela réduit les cycles de dégivrage inutiles de 40 % par rapport aux systèmes conventionnels basés sur une minuterie, maintenant ainsi une puissance de chauffage stable pendant des conditions hivernales humides avec des températures ambiantes comprises entre -7°C et 7°C. La durée du dégivrage varie généralement de 3 à 8 minutes par cycle en fonction de l'accumulation de givre.
