FSH-110II/GW
| Aantal: | |
|---|---|

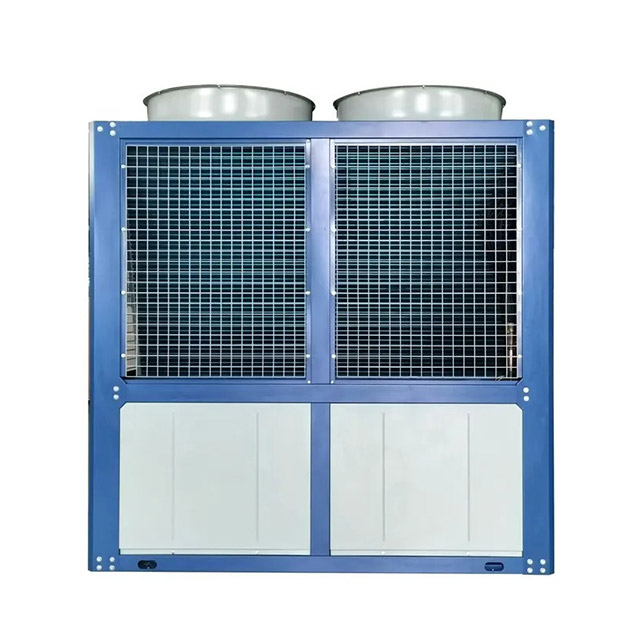

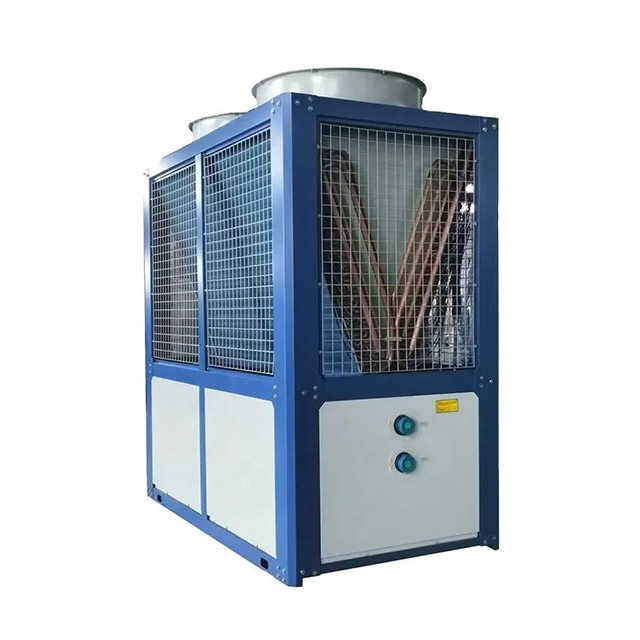

De FSH-110II/GW is een commerciële luchtwarmtepompboiler, ontworpen voor de warmwatervraag met grote capaciteit in bedrijfsfaciliteiten. De unit werkt volgens de omgekeerde Carnot-cyclus, waarbij omgevingswarmte-energie via een dampcompressiekoelsysteem wordt overgedragen naar water. Onder nominale bedrijfsomstandigheden produceert de unit 110 kW verwarmingsvermogen met een elektrisch ingangsvermogen van 31,4 kW, waardoor een COP van 3,5 wordt bereikt bij een omgevingstemperatuur van 20 °C en een uitlaatwatertemperatuur van 55 °C volgens de EN 14511-testnormen.
Dit model is in de fabriek uitgerust met een Copeland-scrollcompressor, 316L roestvrijstalen platenwarmtewisselaar, elektronische expansieklep en condensorbatterij met microkanalen. De plaatstalen behuizing is gemaakt van 1,5 mm gegalvaniseerd staal met polyester poedercoating en is getest om 500 uur blootstelling aan zoutnevel te weerstaan volgens ISO 9227. Het besturingssysteem ondersteunt Modbus RTU-communicatie voor integratie met gebouwbeheersystemen en bevat een 7-inch touchscreen HMI voor lokale parameteraanpassing. De unit beschikt over CE-, ISO 9001:2015- en CCC-certificeringen voor commerciële inkoop op de Europese en Aziatische markten.
Bedrijfstoestand |
Omgevingstemperatuur (°C) |
Verwarmingscapaciteit (kW) |
Ingangsvermogen (kW) |
COP |
|---|---|---|---|---|
A1 (nominaal) |
20 |
110 |
31.4 |
3.5 |
A2 (standaard winter) |
7 |
92 |
33.8 |
2.7 |
A3 (lage temperatuur) |
-12 |
72 |
36.0 |
2.0 |
A4 (extreem koud) |
-20 |
58 |
36.3 |
1.6 |
Parameter |
Waarde |
|---|---|
Voeding |
380V 3N~50Hz |
Maximale uitlaatwatertemperatuur |
75°C |
Maximale bedrijfsstroom |
78A |
Waterdebiet |
18,9 m³/u |
Geluidsdrukniveau op 1m |
≤68 dB(A) |
Drukdaling aan de waterzijde |
≤75 kPa |
Afmetingen eenheid (L×B×H) |
2100×1100×1950 mm |
Maat wateraansluiting |
DN65 (flens) |
Bedrijfsgewicht |
820 kg |
Koelmiddeltype |
R410A |
Garantieperiode compressor |
5 jaar |
Garantieperiode eenheid |
2 jaar |
Voor hotels, ziekenhuizen, universiteitsslaapzalen en woongemeenschappen die dagelijks 10-50 ton warmwatervoorziening nodig hebben, levert de FSH-110II/GW sanitair warm water van 55°C met een consistente temperatuurregeling binnen ±1°C. Meerdere units kunnen in modulaire arrays in cascade worden geschakeld om te kunnen voldoen aan piekschommelingen in de vraag. Het ontwerp met warmteterugwinning vangt restwarmte uit de koelcyclus op om binnenkomend koud water voor te verwarmen, waardoor het totale energieverbruik met 65-72% wordt verminderd in vergelijking met elektrische weerstandsverwarmingssystemen, gebaseerd op praktijkgegevens van 120 geïnstalleerde projecten.
Voor voedselverwerking, farmaceutische productie en textielproductie waarbij warm water met een constante temperatuur tussen 55-75°C vereist is, handhaaft de unit een stabiele uitlaattemperatuur zonder de verbrandingsemissies die gepaard gaan met gasgestookte ketels. De optionele titanium warmtewisselaar ondersteunt de directe verwarming van licht corrosief proceswater met pH-waarden tussen 6,5 en 8,5. Installaties in brouwerijfaciliteiten hebben tijdens een continue bedrijfsmonitoring van 12 maanden een reductie van 38-45% in procesverwarmingskosten aangetoond in vergelijking met dieselketels.
Indien geïntegreerd met ventilatorconvectoren of vloerverwarmingssystemen, biedt de FSH-110II/GW ruimteverwarming voor winkelcentra, kantoorgebouwen en beurshallen met verwarmingsbelastingen tussen 800-1200 m² per eenheid. Met de 5G-module voor bewaking op afstand kunnen faciliteitsmanagers instelpunten aanpassen, de bedrijfsstatus bekijken en foutwaarschuwingen ontvangen via een webgebaseerd dashboard, waardoor er tijdens standaard bedrijfsactiviteiten geen speciale ketelbeheerders ter plaatse nodig zijn.
De unit vereist een vlakke betonnen fundering met een minimaal draagvermogen van 1000 kg/m² en een vrije ruimte van 1200 mm aan alle onderhoudszijden voor toegang voor onderhoud. Het bereik van de omgevingstemperatuur bedraagt -20°C tot 43°C. De watertoevoerdruk moet tussen 0,15 en 0,6 MPa worden gehouden, met een waterhardheid van minder dan 450 mg/l om kalkvorming op de oppervlakken van de warmtewisselaar te voorkomen. Voor installaties in kustgebieden binnen een straal van 500 meter van zoutwateromgevingen wordt de optionele corrosiewerende batterijcoating aanbevolen.
Onder normale bedrijfsomstandigheden wordt het reinigen van het luchtfilter elke 3 maanden aanbevolen, waarbij de batterij jaarlijks volledig wordt geïnspecteerd. Het systeem registreert automatisch de bedrijfsuren en geeft onderhoudsherinneringen op het HMI-paneel. De chemische behandeling van watersystemen moet de lokale commerciële HVAC-waterkwaliteitsrichtlijnen volgen om corrosie en biologische groei te voorkomen. Voor alle serviceprocedures zijn gecertificeerde HVAC-technici met kwalificaties op het gebied van koeltechniek vereist.
De unit heeft een ontwerplevensduur van 15 jaar indien geïnstalleerd volgens de specificaties van de fabrikant en onderhouden volgens het gepubliceerde schema. De gemiddelde tijd tussen storingen (MTBF) van de compressor overschrijdt 60.000 bedrijfsuren, gebaseerd op versnelde levensduurtestgegevens. De werkelijke levensduur varieert afhankelijk van de waterkwaliteit, omgevingsomstandigheden en onderhoudsfrequentie.
Ja, de FSH-110II/GW ondersteunt master-slave-cascadering van maximaal 16 units via de ingebouwde RS485-communicatiepoort. Het cascadesysteem roteert de werking van de hoofdunit automatisch om de runtime voor alle modules gelijk te maken, en biedt N+1 redundantie voor toepassingen die continu gebruik tijdens kantooruren vereisen.
De unit maakt gebruik van intelligente omgekeerde cyclus-ontdooiing, geactiveerd door algoritmen voor de batterijtemperatuur en de werkingsduur, in plaats van ontdooicycli met een vaste tijd. Dit vermindert onnodige ontdooicycli met 40% in vergelijking met conventionele op timing gebaseerde systemen, waardoor een stabiele verwarmingsopbrengst behouden blijft tijdens vochtige winteromstandigheden met omgevingstemperaturen tussen -7°C en 7°C. De ontdooiduur varieert doorgaans van 3-8 minuten per cyclus, afhankelijk van de rijpophoping.
