FSH-110II/GW
| Quantidade: | |
|---|---|

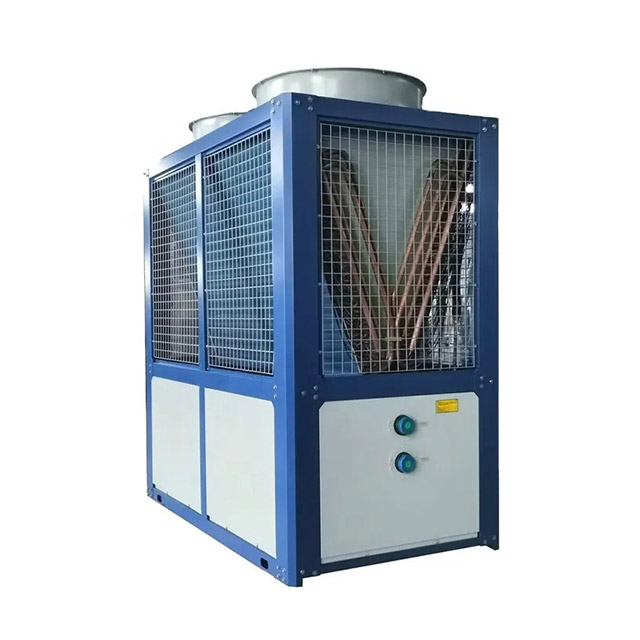

O FSH-110II/GW é um aquecedor de água com bomba de calor comercial de fonte de ar projetado para demanda de água quente de grande capacidade em instalações empresariais. A unidade opera no ciclo reverso de Carnot, transferindo energia térmica ambiente para a água através de um sistema de refrigeração por compressão de vapor. Em condições nominais de funcionamento, a unidade produz 110 kW de potência de aquecimento com 31,4 kW de entrada elétrica, alcançando um COP de 3,5 a 20 °C de temperatura ambiente e 55 °C de temperatura de saída da água, de acordo com as normas de teste EN 14511.
Este modelo vem equipado de fábrica com um compressor scroll Copeland, trocador de calor a placas de aço inoxidável 316L, válvula de expansão eletrônica e bobina condensadora microcanal. O gabinete de chapa metálica usa aço galvanizado de 1,5 mm com revestimento em pó de poliéster, testado para suportar 500 horas de exposição à névoa salina de acordo com a ISO 9227. O sistema de controle suporta comunicação Modbus RTU para integração com sistemas de gerenciamento predial e inclui uma IHM touchscreen de 7 polegadas para ajuste de parâmetros locais. A unidade possui certificações CE, ISO 9001:2015 e CCC para compras comerciais nos mercados europeu e asiático.
Condição Operacional |
Temperatura ambiente (°C) |
Capacidade de aquecimento (kW) |
Potência de entrada (kW) |
POLICIAL |
|---|---|---|---|---|
A1 (nominal) |
20 |
110 |
31.4 |
3.5 |
A2 (Inverno Padrão) |
7 |
92 |
33.8 |
2.7 |
A3 (baixa temperatura) |
-12 |
72 |
36.0 |
2.0 |
A4 (Frio Extremo) |
-20 |
58 |
36.3 |
1.6 |
Parâmetro |
Valor |
|---|---|
Fonte de energia |
380V 3N~50Hz |
Temperatura máxima da água de saída |
75°C |
Corrente máxima de operação |
78A |
Taxa de fluxo de água |
18,9 m³/h |
Nível de pressão sonora a 1m |
≤68dB(A) |
Queda de pressão no lado da água |
≤75kPa |
Dimensões da unidade (C×L×A) |
2100×1100×1950 milímetros |
Tamanho da conexão de água |
DN65 (flange) |
Peso Operacional |
820kg |
Tipo de refrigerante |
R410A |
Período de garantia do compressor |
5 anos |
Período de garantia da unidade |
2 anos |
Para hotéis, hospitais, dormitórios universitários e comunidades residenciais que necessitam de 10 a 50 toneladas de abastecimento diário de água quente, o FSH-110II/GW fornece água quente sanitária a 55°C com controle de temperatura consistente dentro de ±1°C. Várias unidades podem ser conectadas em cascata em matrizes modulares para atender às flutuações de pico de demanda. O projeto de recuperação de calor captura o calor residual do ciclo de refrigeração para pré-aquecer a água fria recebida, reduzindo o consumo geral de energia em 65-72% em comparação com sistemas de aquecimento por resistência elétrica com base em dados de operação de campo de 120 projetos instalados.
Para processamento de alimentos, fabricação farmacêutica e produção têxtil que exigem água quente com temperatura constante entre 55-75°C, a unidade mantém a temperatura de saída estável sem as emissões de combustão associadas às caldeiras a gás. A opção de trocador de calor de titânio suporta aquecimento direto de água de processo levemente corrosiva com valores de pH entre 6,5 e 8,5. As instalações em instalações cervejeiras demonstraram uma redução de 38-45% nos custos de aquecimento do processo em comparação com caldeiras a diesel durante o monitoramento contínuo da operação de 12 meses.
Quando integrado com unidades fan coil ou sistemas de aquecimento por piso radiante, o FSH-110II/GW fornece aquecimento ambiente para shopping centers, edifícios de escritórios e salas de exposição com cargas de aquecimento entre 800-1200 m² por unidade. O módulo de monitoramento remoto 5G permite que os gerentes das instalações ajustem os pontos de ajuste, visualizem o status operacional e recebam alertas de falhas por meio de um painel baseado na web, eliminando a necessidade de operadores de caldeiras dedicados no local durante as operações comerciais padrão.
A unidade requer uma fundação de concreto nivelada com capacidade de carga mínima de 1.000 kg/m² e espaço livre de 1.200 mm em todos os lados de serviço para acesso de manutenção. A faixa de temperatura ambiente de operação é de -20°C a 43°C. A pressão do fornecimento de água deve ser mantida entre 0,15-0,6 MPa, com dureza da água abaixo de 450 mg/L para evitar a formação de incrustações nas superfícies do trocador de calor. Para instalações em áreas costeiras a até 500 metros de ambientes de água salgada, recomenda-se o revestimento anticorrosivo opcional da bobina.
A limpeza do filtro de ar é recomendada a cada 3 meses em condições normais de operação, com inspeção completa da bobina realizada anualmente. O sistema registra automaticamente as horas de operação e fornece lembretes de manutenção no painel IHM. O tratamento químico do sistema de água deve seguir as diretrizes comerciais locais de qualidade da água HVAC para evitar corrosão e crescimento biológico. Todos os procedimentos de serviço exigem técnicos HVAC certificados com qualificações no manuseio de refrigeração.
A unidade tem uma vida útil projetada de 15 anos quando instalada de acordo com as especificações do fabricante e mantida de acordo com o cronograma publicado. O tempo médio entre falhas do compressor (MTBF) excede 60.000 horas de operação com base em dados de testes de vida útil acelerados. A vida útil real varia de acordo com a qualidade da água, condições ambientais e frequência de manutenção.
Sim, o FSH-110II/GW suporta cascata mestre-escravo de até 16 unidades através da porta de comunicação RS485 integrada. O sistema em cascata gira automaticamente a operação da unidade principal para equalizar o tempo de execução em todos os módulos e fornece redundância N+1 para aplicações que exigem operação contínua durante o horário comercial.
A unidade utiliza ciclo reverso inteligente de degelo acionado pela temperatura da bobina e algoritmos de duração operacional, em vez de ciclos de degelo de tempo fixo. Isto reduz os ciclos de descongelamento desnecessários em 40% em comparação com sistemas convencionais baseados em temporização, mantendo a produção de aquecimento estável durante condições húmidas de inverno com temperaturas ambientes entre -7°C e 7°C. A duração do degelo normalmente varia de 3 a 8 minutos por ciclo, dependendo do acúmulo de gelo.
