Parowe pompy ciepła do przetwórstwa spożywczego: gdzie można je zastosować?

Para utrzymuje produkcję żywności w ruchu, ale jej wytwarzanie może być kosztowne. Od gotowania i pasteryzacji po sterylizację – fabryki potrzebują stałego ciepła bez nadmiernych kosztów paliwa. A Parowa pompa ciepła wykorzystuje energię elektryczną i ciepło o niższej temperaturze do produkcji pary technologicznej o wyższej temperaturze. Może wspomagać gotowanie, sterylizację, odparowywanie i niektóre operacje suszenia. Nie może jednak zastąpić każdego systemu grzewczego. Jego przydatność zależy od temperatury pary, ciśnienia, zapotrzebowania produkcyjnego i sposobu, w jaki ciepło dociera do żywności. Zrozumienie tych wymagań pomaga producentom zidentyfikować odpowiednie zastosowania i uniknąć kosztownych błędów sprzętowych. W poniższych sekcjach omówiono, gdzie ta technologia sprawdza się najlepiej i co należy wziąć pod uwagę przed instalacją.

Gdzie stosuje się parowe pompy ciepła w przetwórstwie żywności?

Fabryki żywności wykorzystują parę do kilku celów, ale każdy proces ma inne wymagania dotyczące ogrzewania. Niektóre wymagają ciągłej energii cieplnej, podczas gdy inne działają w oparciu o krótkie, kontrolowane cykle ogrzewania. Parowa pompa ciepła może zasilać odpowiedni sprzęt poprzez płaszcze parowe, wymienniki ciepła lub sieci dystrybucyjne. Najlepsze zastosowania łączą możliwe do kontrolowania temperatury pary, stałe zapotrzebowanie i niezawodne przenoszenie ciepła.

Gotowanie na parze, blanszowanie i przygotowywanie żywności

Gotowanie i blanszowanie to obiecujące zastosowania parowych pomp ciepła w produkcji żywności. Przetwórcy warzyw, fabryki owoców morza i producenci gotowej żywności często korzystają ze sprzętu podgrzewanego parą.

Podczas blanszowania warzyw żywność otrzymuje kontrolowane ciepło przed zamrożeniem, suszeniem lub dalszą obróbką. Zabieg ten może zmniejszyć aktywność enzymów i pomóc zachować jakość produktu. Para może bezpośrednio podgrzewać wodę lub dostarczać energię poprzez wymiennik ciepła.

Czajniki z płaszczem parowym umożliwiają także gotowanie sosów, zup, nadzień i dań gotowych. Para przepływa przez zamknięty płaszcz, przekazując ciepło do naczynia do gotowania. Taki układ zapewnia kontrolowane ogrzewanie bez bezpośredniego kontaktu z parą.

Stabilne ciśnienie pary jest szczególnie ważne dla stałych rezultatów gotowania. Nieoczekiwane spadki ciśnienia mogą mieć wpływ na czas ogrzewania i harmonogramy produkcji. Parowa pompa ciepła może szczególnie dobrze sprawdzić się tam, gdzie urządzenia kuchenne działają przez dłuższy czas. Jednakże bezpośredni wtrysk pary wymaga dodatkowej kontroli jakości pary kulinarnej.

Pasteryzacja i sterylizacja termiczna

Przetwórcy produktów mlecznych i producenci napojów stosują kontrolowane ogrzewanie w celu ograniczenia liczby szkodliwych mikroorganizmów. Producenci żywności pakowanej mogą wymagać bardziej wymagających warunków sterylizacji.

W układach pasteryzacji para często podgrzewa wodę przepływającą przez oddzielny wymiennik ciepła. Podgrzana woda następnie przenosi energię na mleko, sok lub inne produkty. Parowa pompa ciepła może potencjalnie zasilać ten pośredni system ogrzewania. Inżynierowie powinni jednak najpierw ustalić, czy konieczne jest wytwarzanie pary. Wysokotemperaturowa pompa ciepła do wody może czasami wydajniej obsługiwać ten sam proces.

Sterylizacja wprowadza dodatkowe wymagania, szczególnie w przypadku żywności pakowanej w szczelne pojemniki. Niektóre retorty działają przy użyciu pary nasyconej o temperaturze około 121°C pod ciśnieniem. W innych systemach stosuje się mieszaniny pary i powietrza, zraszanie wodą lub inne zatwierdzone warunki przetwarzania.

Parowa pompa ciepła musi zapewniać wymagane ciśnienie i temperaturę w każdym cyklu. Dobór sprzętu musi także uwzględniać wymagania rozruchowe i stabilność ciśnienia.  Wymogi bezpieczeństwa żywności zawsze mają pierwszeństwo przed oszczędnościami energii. Każda zmiana systemu grzewczego musi uwzględniać zatwierdzony proces termiczny.

Odparowanie, zatężanie i suszenie parą

Odparowanie usuwa wodę z płynnych produktów spożywczych, tworząc skoncentrowane produkty, takie jak koncentraty mleczne, koncentraty owocowe i sosy. Wiele parowników wykorzystuje parę do przenoszenia ciepła przez powierzchnie metalowe. Gdy produkt pochłania energię, woda odparowuje, a pozostała ciecz staje się bardziej skoncentrowana. Operacje te mogą zapewnić odpowiednie warunki dla parowych pomp ciepła, szczególnie podczas produkcji ciągłej.

Jednakże parowniki mają różne temperatury pracy i sposoby odzyskiwania ciepła. Odparowanie próżniowe może obniżyć temperaturę wrzenia, podczas gdy systemy wielofunkcyjne ponownie wykorzystują energię cieplną na kilku etapach.

Na uwagę zasługuje także mechaniczna rekompresja pary. Spręża parę procesową do ponownego użycia, zamiast po prostu dostarczać świeżą parę. Suszenie podgrzewane parą oferuje inne potencjalne zastosowanie. Niektóre suszarki wykorzystują powierzchnie ogrzewane parą lub nagrzewnice powietrza do usuwania wilgoci ze składników żywności.

Parowa pompa ciepła może zasilać to urządzenie grzewcze, gdy temperatury pozostają w jego zakresie roboczym. Systemy suszenia w wysokiej temperaturze mogą wymagać innej metody ogrzewania.

Poniższa tabela podsumowuje, gdzie parowe pompy ciepła mogą pasować do procesów przetwarzania żywności.

Te aplikacje to potencjalni kandydaci, a nie gwarantowane dopasowania. Każda linia produkcyjna wymaga własnej oceny technicznej.

Które operacje przetwarzania żywności są mniej odpowiednie dla parowych pomp ciepła?

Parowe pompy ciepła mają ograniczenia operacyjne, dlatego wybór aplikacji jest ważnym pierwszym krokiem. Niektóre procesy produkcji żywności wymagają temperatur lub warunków pracy przekraczających możliwości praktycznego sprzętu.

Procesy wymagające wyższych temperatur lub specjalistycznej pary

Przemysłowe pieczenie, pieczenie i smażenie często wymagają temperatur wykraczających poza konwencjonalne warunki ogrzewania parowego. Operacje te mogą zależeć od bezpośredniego spalania, oleju termicznego lub elektrycznych systemów grzewczych. Na przykład piekarnik pracujący w temperaturze bliskiej 200°C nie może automatycznie używać parowej pompy ciepła o temperaturze znamionowej 150°C. Sprzęt musi dostarczać wystarczającą ilość ciepła w rzeczywistej temperaturze roboczej. Sama maksymalna temperatura znamionowa nie gwarantuje kompatybilności.

Para mająca bezpośredni kontakt z żywnością to kolejna ważna kwestia. Para wtryskiwana do żywności musi spełniać obowiązujące wymagania sanitarne i kulinarne dotyczące pary. Jakość wody zasilającej, filtracja, dodatki i materiały dystrybucyjne mogą mieć wpływ na jej przydatność. Parowa pompa ciepła przeznaczona do ogrzewania przemysłowego nie wytwarza automatycznie pary o jakości kulinarnej. Producenci muszą zweryfikować cały system wytwarzania i dystrybucji pary.

Linie produkcyjne o niestabilnym lub bardzo zmiennym zapotrzebowaniu na parę

Niektóre fabryki działają w sposób ciągły, podczas gdy inne często przełączają się między różnymi produktami. Linia produkcyjna może wymagać znacznych ilości pary podczas uruchamiania, po których następują długie okresy zmniejszonego zapotrzebowania. Wahania te mogą powodować trudności w działaniu sprzętu o nieprawidłowych wymiarach. Częsta jazda na rowerze może również zmniejszyć wydajność i zwiększyć zużycie mechaniczne.

Parowa pompa ciepła dostosowana do średniego zapotrzebowania może mieć problemy podczas krótkich szczytów produkcyjnych. Przewymiarowanie systemu może spowodować niepotrzebne inwestycje i nieefektywną pracę przy częściowym obciążeniu. W takich sytuacjach bardziej praktyczny może być hybrydowy układ grzewczy. Istniejące kotły mogą obsłużyć obciążenia szczytowe, podczas gdy pompy ciepła obsługują przewidywalne zapotrzebowanie.

Co decyduje o tym, czy parowa pompa ciepła może spełnić wymagania zakładu spożywczego?

Znalezienie odpowiedniej aplikacji to dopiero początek. Inżynierowie muszą potwierdzić, że proponowany sprzęt odpowiada rzeczywistym warunkom pracy. Najważniejsze szczegóły obejmują ciśnienie pary, temperaturę, moc wytwórczą i dostępne źródła ciepła.

Temperatura pary, ciśnienie i wydajność produkcyjna

Temperaturę pary i ciśnienie należy rozpatrywać łącznie. W przypadku pary nasyconej zwiększenie ciśnienia zwiększa również temperaturę nasycenia. Na przykład para nasycona o temperaturze około 121°C wymaga ciśnienia absolutnego około 2 barów. Odpowiada to w przybliżeniu 1 barowi nadciśnienia w pobliżu poziomu morza. Jednakże straty ciśnienia w urządzeniach mogą mieć wpływ na warunki docierające na linię produkcyjną.

Inżynierowie powinni ustalić trzy ważne wartości operacyjne:

• Temperatura pary: Temperatura wymagana w rzeczywistym miejscu użycia.

• Ciśnienie pary: Ciśnienie potrzebne do niezawodnego działania sprzętu.

• Wydajność pary: Wymagana wydajność produkcji pary, zwykle wyrażana w kg/h.

Maksymalne zapotrzebowanie również ma znaczenie. Kilka linii produkcyjnych może zużywać parę jednocześnie, tworząc większe obciążenia, niż sugerują to pojedyncze maszyny.

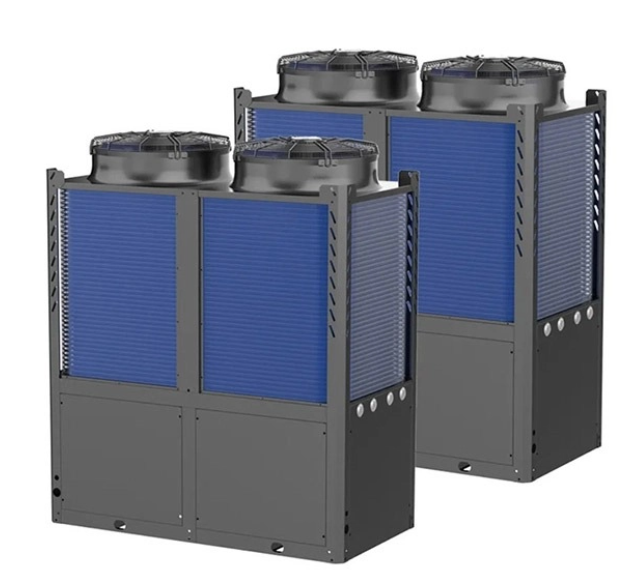

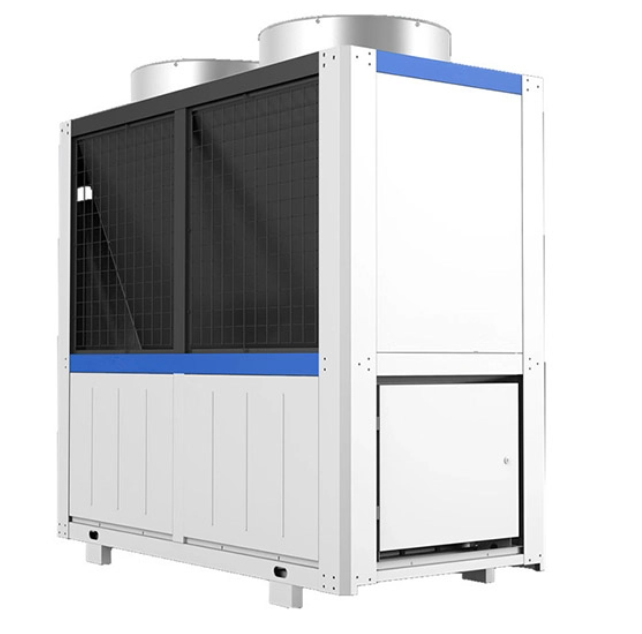

W Leomon oferujemy modele wysokotemperaturowych parowych pomp ciepła przeznaczone do wytwarzania pary o temperaturze do 150°C. Dostępne konfiguracje obejmują różne wydajności grzewcze i parametry wydajności pary.

Wybór odpowiedniego modelu wymaga sprawdzenia jego działania w zamierzonych warunkach pracy. Znamionowa wydajność grzewcza i rzeczywista produkcja pary nie są pomiarami wymiennymi.

Dostępne źródła ciepła i warunki pracy

Pompy ciepła pobierają energię cieplną ze źródła o niższej temperaturze i podnoszą ją do użytecznego poziomu. Systemy wykorzystujące powietrze pozyskują ciepło z otaczającego powietrza. Inne konfiguracje przemysłowe mogą odzyskiwać ciepło z wody procesowej lub sprzętu.

Fabryki żywności czasami dysponują energią cieplną odzyskiwaną z systemów chłodniczych. Urządzenia chłodnicze w sposób ciągły odrzucają ciepło, utrzymując temperaturę przechowywania lub przetwarzania w chłodni. Odzyskiwanie odpowiedniego ciepła odpadowego może poprawić ogólne zużycie energii w zakładzie. Wymaga to jednak odpowiedniego zaprojektowania systemu i rozmieszczenia wymiany ciepła.

Warunki otoczenia również wpływają na wydajność powietrznej pompy ciepła. Niższe temperatury zewnętrzne mogą zmniejszyć dostępną wydajność grzewczą i wpłynąć na zużycie energii elektrycznej. Inżynierowie powinni zatem oceniać wydajność sprzętu w oczekiwanych warunkach pracy, a nie tylko w jednej temperaturze znamionowej.

W jaki sposób można zintegrować parowe pompy ciepła z istniejącymi liniami przetwarzania żywności?

Instalacja parowej pompy ciepła to coś więcej niż tylko podłączenie kolejnej maszyny grzewczej. Nowy system musi współpracować ze sprzętem produkcyjnym, narzędziami i istniejącymi środkami kontroli bezpieczeństwa. Planowanie integracji powinno uwzględniać dystrybucję pary, stabilność ciśnienia, infrastrukturę elektryczną i ciągłość produkcji.

Zaopatrzenie pojedynczych linii produkcyjnych lub centralnej sieci parowej

Dedykowana parowa pompa ciepła może zasilać jedną linię gotowania, parownik lub obszar produkcyjny. Taki układ pozwala inżynierom dopasować moc wyjściową sprzętu do konkretnego procesu. Może również uprościć zarządzanie obciążeniem, gdy różne obszary wymagają różnych ciśnień pary.

Scentralizowany układ obsługuje kilka maszyn zużywających parę za pośrednictwem wspólnej sieci dystrybucyjnej. Systemy scentralizowane mogą być odpowiednie dla obiektów, w których linie produkcyjne korzystają z pary o odpowiednich warunkach. Jednakże jednoczesne straty w popycie i dystrybucji wymagają dokładnych obliczeń.

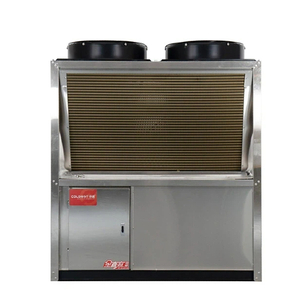

W firmie Leomon oferujemy również konfiguracje parowych pomp ciepła o większej wydajności, przeznaczonych do scentralizowanego dostarczania pary. W naszym asortymencie znajdują się m.in Model wysokotemperaturowy o mocy 130 kW do tego zastosowania.

Przed instalacją zakłady powinny dokonać przeglądu rurociągów parowych, zarządzania kondensatem, uzdatniania wody zasilającej i kontroli ciśnienia. Istniejąca infrastruktura elektryczna również wymaga uwagi. Sprzęt o dużej wydajności może wymagać modernizacji instalacji elektrycznej przed uruchomieniem.

Praca obok istniejących kotłów parowych

Wymiana całej instalacji kotłowej nie zawsze jest konieczna i ekonomiczna. Wiele fabryk żywności wykorzystuje urządzenia wymagające różnych ciśnień pary i temperatur ogrzewania. Pojedyncza parowa pompa ciepła może nie obsługiwać efektywnie każdego procesu.

System hybrydowy oferuje inną opcję. Parowa pompa ciepła może zapewnić przewidywalne obciążenie podstawowe. Istniejące kotły pokrywają wówczas szczyty produkcyjne lub procesy wymagające wyższych warunków pary.

Na przykład fabryka żywności może używać pary z pompy ciepła do ciągłego gotowania. Istniejący kocioł może pozostać dostępny w przypadku wymagających cykli sterylizacji. Takie podejście może skrócić godziny pracy kotła bez usuwania ustalonej mocy rezerwowej.

Właściwe kontrole muszą koordynować ciśnienie pary, działanie sprzętu i podział obciążenia. System wymaga również bezpiecznych rozwiązań izolacyjnych podczas serwisowania. Niezawodność produkcji pozostaje kluczowa, ponieważ przerwy w podgrzewaniu mogą mieć wpływ na bezpieczeństwo żywności i jakość produktu.

Kiedy parowe pompy ciepła mogą obniżyć koszty energii w przetwarzaniu żywności?

Niższe zużycie energii jest głównym powodem, dla którego producenci rozważają parowe pompy ciepła. Rzeczywiste oszczędności zależą jednak od warunków pracy i lokalnych cen energii. Przydatną miarą wydajności jest współczynnik wydajności, czyli COP. Porównuje dostarczoną energię cieplną ze zużyciem energii elektrycznej.

Na przykład współczynnik COP wynoszący 2,5 oznacza, że ​​system dostarcza 2,5 kWh ciepła na kWh energii elektrycznej. Jest to poglądowa wartość operacyjna, a nie gwarantowana ocena produktu. Rzeczywisty współczynnik COP różni się w zależności od warunków źródła ciepła i wymaganej temperatury pary. Windy o wyższej temperaturze często zwiększają zużycie energii elektrycznej. Rozważ uproszczone roczne porównanie kosztów operacyjnych.

Przykład ilustrujący — wymaga weryfikacji w oparciu o rzeczywiste dane dotyczące zakładu

Przy tych założeniach roczne oszczędności energii wyniosłyby około 32 471 dolarów. Jednak szacunki te nie obejmują inwestycji w sprzęt, instalacji, konserwacji i modernizacji elektrycznych. Rzeczywiste wyniki zależą również od zmierzonej wydajności systemu.

Fabryka działająca w mniejszej liczbie godzin może mieć dłuższy okres zwrotu inwestycji. Obiekty powinny porównywać całkowite koszty produkcji pary, a nie samą wydajność sprzętu. Straty w kotle, powrót kondensatu, taryfy za energię elektryczną i harmonogramy operacyjne – wszystko to wpływa na wynik końcowy.

W jaki sposób producenci żywności powinni określić najlepsze zastosowanie parowej pompy ciepła?

Wybór najlepszego zastosowania rozpoczyna się od sprawdzenia rzeczywistego zużycia pary. Fabryki powinny unikać projektowania nowego systemu wyłącznie na podstawie całkowitej zainstalowanej wydajności kotła. Zamiast tego inżynierowie mogą oceniać poszczególne linie produkcyjne i identyfikować przewidywalne obciążenia parą. Przydatny pierwszy kandydat często łączy ciągłą pracę, kontrolowane ciśnienie pary i stałe zapotrzebowanie na ciepło.

Poniższa lista kontrolna może pomóc zawęzić wybór.

Po zidentyfikowaniu odpowiedniej linii produkcyjnej inżynierowie mogą opracować wstępne studium wykonalności. Powinni mierzyć zapotrzebowanie na parę podczas normalnej produkcji i rejestrować zapotrzebowanie szczytowe. Następnie należy ocenić działanie sprzętu w realistycznych warunkach pracy. Proces ten zapewnia silniejszą podstawę do podejmowania decyzji inwestycyjnych niż samo porównywanie parametrów znamionowej efektywności.

Wniosek

Parowe pompy ciepła mogą wspierać operacje przetwarzania żywności, w tym gotowanie, sterylizację, odparowywanie i suszenie za pomocą pary. Ich skuteczność zależy od temperatury pary, ciśnienia, zapotrzebowania produkcyjnego i kompatybilności sprzętu. W przypadku fabryk o różnych wymaganiach grzewczych połączenie pomp ciepła z istniejącymi kotłami może zapewnić większą elastyczność. Maanshan Leomon Energy-Saving Technology Co., Ltd. oferuje wysokotemperaturowe parowe pompy ciepła zaprojektowane w celu zapewnienia niezawodnego ogrzewania procesowego przy jednoczesnym zmniejszeniu zużycia energii. Nasz sprzęt oferuje elastyczne opcje wydajności, aby sprostać różnym potrzebom w zakresie ogrzewania przemysłowego. Przed inwestycją producenci powinni ocenić indywidualne obciążenia parą, zweryfikować warunki pracy i porównać długoterminowe koszty energii. Wybór odpowiedniego systemu może poprawić efektywność ogrzewania, kontrolować koszty operacyjne i wspierać bardziej zrównoważoną produkcję żywności.

Często zadawane pytania

P: W jakich zastosowaniach związanych z przetwarzaniem żywności można zastosować parową pompę ciepła?

Odp.: Parowa pompa ciepła może dostarczać parę technologiczną do gotowania, blanszowania, sterylizacji, odparowywania i niektórych operacji suszenia. Przydatność zależy od temperatury pary, ciśnienia i wymagań produkcyjnych.

P: Czy parowa pompa ciepła może zastąpić tradycyjny kocioł w przetwórstwie żywności?

Odp.: Parowa pompa ciepła może zastąpić niektóre funkcje kotła, jeśli warunki pary są odpowiednie. Jednakże obiekty z procesami wysokotemperaturowymi lub zmiennym zapotrzebowaniem mogą odnieść korzyści z systemów hybrydowych.

P: Czy parowa pompa ciepła może dostarczać parę do sterylizacji żywności?

Odp.: Tak, parowa pompa ciepła może wspierać określone procesy sterylizacji żywności, jeśli spełnia wymaganą temperaturę i ciśnienie. Zatwierdzone cykle leczenia i standardy bezpieczeństwa żywności muszą pozostać niezmienione.

P: Czy parowa pompa ciepła jest tańsza w obsłudze niż kocioł gazowy?

Odp.: Koszty eksploatacji parowej pompy ciepła zależą od cen energii elektrycznej, wydajności systemu i godzin pracy. Ciągłe linie produkcyjne mogą zapewnić większe oszczędności, ale rzeczywiste koszty wymagają obliczeń dostosowanych do konkretnego miejsca.

P: Czy parowe pompy ciepła mogą wykorzystywać ciepło odpadowe ze sprzętu do przetwarzania żywności?

Odp.: Niektóre przemysłowe systemy parowych pomp ciepła mogą odzyskiwać ciepło odpadowe ze sprzętu chłodniczego lub przetwórczego. Może to poprawić efektywność energetyczną, jeśli temperatury źródła ciepła i konfiguracje systemu są odpowiednie.
